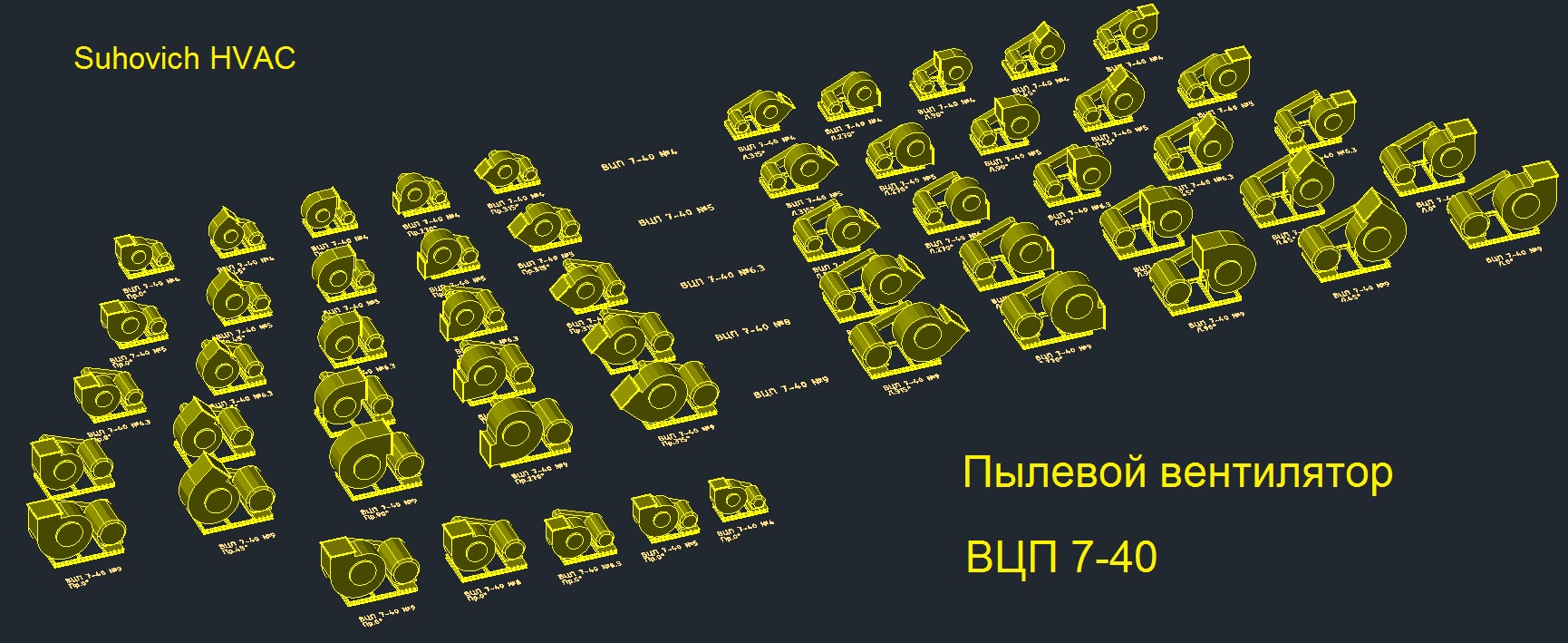

Пылевой вентилятор ВЦП 7-40

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ ЦЕНТРОБЕЖНЫХ ПЫЛЕВЫХ ВЦП 130-38 (ВЦП 7-40):

Вентиляторы центробежные пылевые ВЦП130-38 (ВЦП 7-40) применяются для:- удаления древесной стружки;- удаления металлической пыли от станков;- в системах пневмотранспорта зерна;-для других санитарно-технических и производственных целей.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ ЦЕНТРОБЕЖНЫХ ПЫЛЕВЫХ ВЦП 130-38 (ВЦП 7-40):

Вентиляторы в стандартном исполнении предназначены для перемещения взрывобезопасных, неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80оС. Агрессивность перемещаемых сред по отношению к углеродистым сталям обыкновенного качества должна быть не выше агрессивности воздуха, не содержащих липких веществ и волокнистых материалов. Концентрация механических примесей допускается до 100 г/м3 ;
Вентилятор применяется в стационарных условиях в макроклиматических районах с умеренным (У) и тропическим (Т) климатом, категории размещения 2 по ГОСТ 15150-69.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВЕНТИЛЯТОРОВ ЦЕНТРОБЕЖНЫХ ПЫЛЕВЫХ ВЦП 130-38 (ВЦП 7-40):

Исполнение 5-е;
Из углеродистой стали в стандартном исполнении;
Из различных марок нержавеющих сталей;
Во взрывозащищенном исполнении, из разнородных металлов по ДНАОП 0.00-1.18-98;
Вентиляторы центробежные изготавливают правого и левого вращения (см. схемы установки разворотов корпуса);
Температура перемещаемой среды до 200оС (по спецзаказу).
ОБЩИЕ СВЕДЕНИЯ:

Вентилятор центробежный пылевой;
Одностороннего всасывания;
Рабочее колесо сварное с вперед загнутыми лопатками в количестве 6 шт;
Корпус спиральный поворотный.
МОНТАЖ ВЕНТИЛЯТОРА:

Вентиляторы поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.
ДЕМОНТАЖ ВЕНТИЛЯТОРА:

Для предварительного осмотра, выяснения причин вибрации или поломки, на корпусе вентилятора предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть вентилятора, при необходимости возможен съем корпуса;
Для снятия корпуса на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.

http://ukrvent.com/vcp7-40-html/
Скачать каталог:http://ukrvent.com/wp-content/uploads/2016/06/Katalog-pylevyh-ventilyatorov-VTSP7-40.pdf

Состав: 3D Модели Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
Пылевой вентилятор ВЦП 7-40 -2.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Suhovich-s-a
Дата: 2017-07-02
Просмотры: 1488
2 комментария
    1

    А какой это номер вентилятора? или там все номера из линейки?

    2

    Это все номера вентилятора из линейки
