Расчет электрокалориферной установки СФОЦ 60/0,5Т

кафедра эксплуатация электрооборудования
предмет электротехнология
название работы Расчет электрокалориферной установки для отопительно-вентиляционной системы ВГМЗ Сарепта
Электрокалориферная установка СФОЦ 60/0,5Т

1. Определение теплопотерь помещения и потребной мощности ЭТУ.
2. Выбор вентилятора и определение мощности ЭД для его привода.
3. Тепловой и электрический расчет ЭТУ.
4. Расчет сети подключения, выбор аппаратов управления и защиты.
5. Разработка схемы управления ЭТУ. Расчет параметров регулирования с плавным или ступенчатым изменением мощности или производительности ЭТУ.
6. Расчет эксплуатационных показателей.

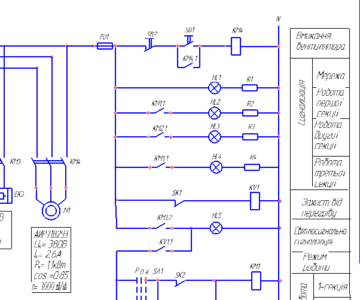

Описание работы схемы управления электрокалорифером СФОЦ 60/05Т
Схема управления ЭКУ имеет 2 режима работы: ручной и автоматический. Схема выполнена таким образом, что будет работать только при включенном двигателе т.к автомат QF2 имеет вспомогательные контакты QF2:1 в управлении, который будет замкнут, а следовательно и схема получит питание при замкнутых контактах в силовой цепи.
О том, что схема находится под напряжением будет сигнализировать лампа HL1.
Переключатель SA1 предназначен для перевода схемы в ручной или автоматический режим работы.
При ручном режиме, регулируется мощность калорифера осуществляется с помощью переключателя SA2, которым включается одна, две или три секции ТЭНов калорифера, при этом переключатель SA1 должен находится в положении ручного регулирования.
В автоматическом режиме регулирование катушки магнитных пускателей оказывается под напряжением, магнитные пускатели КМ1, КМ2, КМ3 замыкают свои контакты КМ1:1, КМ2:1, КМ3:1 в цепи управления, которые запитывают лампы HL2, HL3, HL4.
Лампы HL2, HL3, HL4 сигнализируют о том, что включены все три секции ТЭНов электрокалорифера. Уставку датчика ВК3 ставят на несколько градусов выше, чем датчика ВК2. Если температура в месте уставки датчиков ниже уставки ВК2, все три секции калорифера включены и он работает на полную мощность. При температуре, превышающей уставку ВК2, отключается вторая секция, а при температуре выше уставки ВК3 отключается также первая секция, третью секцию отключают вручную. Датчик ВК1 (ПТР-2-03), настроенный на температуру 80…90⁰С, отключает электрокалорифер при возможных перегревах, которые могут возникнуть при неисправностях вентиляторов и воздуховодов.

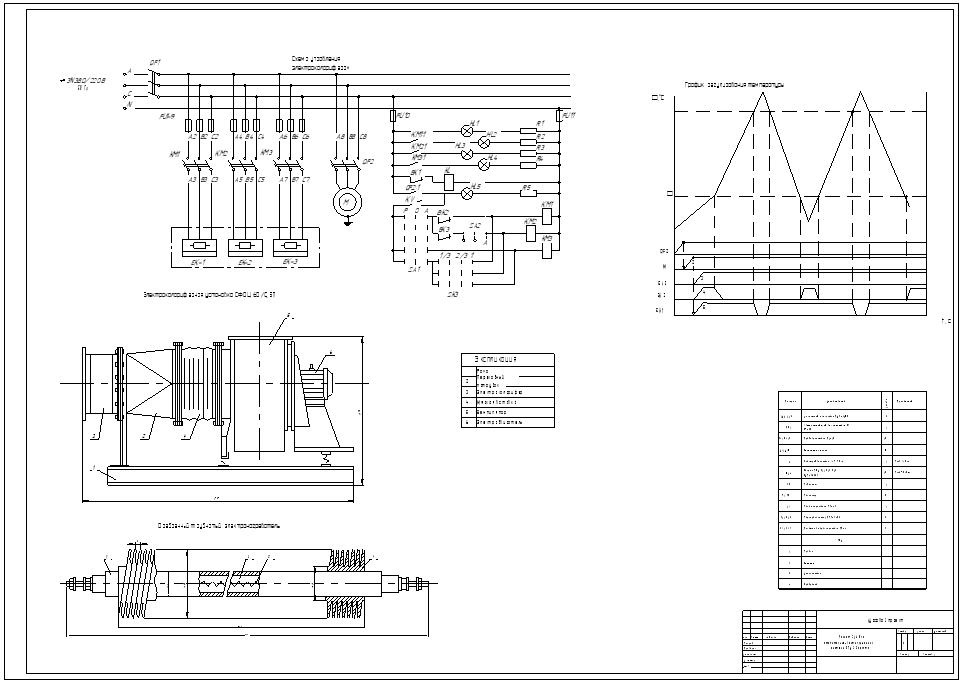

Состав: Экспликация, принципиальная электрическая схема, принципиальная электрическая схема установки, функциональные чертежи оребренного трубчатого электронагревателя и электрокалориферной установки СФОЦ 60/0,5Т, график регулирования температуры, перечень элементов (все на одном листе) Язык документа

Софт: Компас v11

Каталог / Инженерные системы / Вентиляция и кондиционирование / Расчет электрокалориферной установки СФОЦ 60/0,5Т

Просмотр файлов
Расчет ЭКУ.frw
Расчет ЭКУ.docx
