Расчёт электрооборудования вентиляционной установки

«Волгоградский Государственный Технический Университет»
«Институт Архитектуры и Строительства»
Кафедра энергоснабжения, теплотехники, теплогазоснабжения и вентиляции.
Курсовой проект по дисциплине: «Электрическое оборудование промышленных предприятий»
На тему: «Расчёт электрооборудования вентиляционной установки»
Волгоград 2017

Исходные данные:
Установка сжатого воздуха: Центробежный турбинный компрессор
Производительность УСВ: 0,4 м3/с
Давление на всасе: 1 атм
Давление на нагнетании: 5 атм
Количество агрегатов компрессорной станции: 3 шт

В рамках данного курсового проекта была рассмотрена конструкция и принцип работы центробежного компрессора. Был выполнен расчёт электропривода компрессора и произведён сравнительный анализ электродвигателей разной мощности. По результатам расчёта и анализа выбран асинхронный двигатель с короткозамкнутым ротором A225M2.
По номинальному току двигателя был произведён расчёт и выбор проводов силовой части цепи, а также, подобраны и проверены аппараты защиты и управления. Дано подробное описание работы цепи управления и автоматики.
В соответствующих разделах рассмотрены вопросы техники безопасности и применение частотно-регулируемых приводов в компрессорных установках.

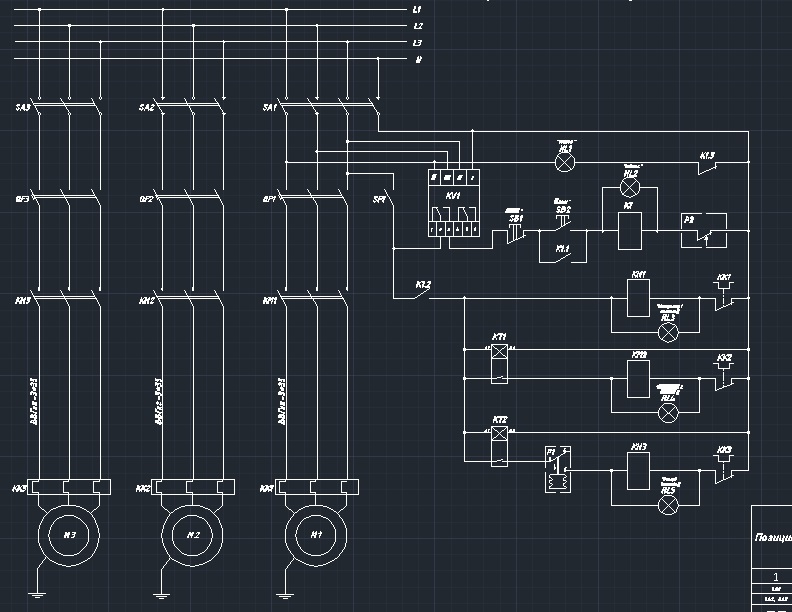

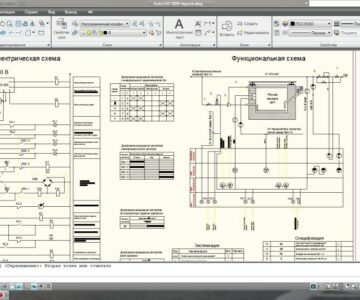

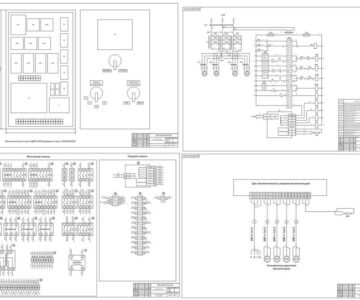

В графической части проекта с помощью программы AutoCAD, в формате А1, выполнен чертёж принципиальной схемы питания и управления электроприводами компрессорной установки.

Содержание:
ВВЕДЕНИЕ
1. ОБЩАЯ ЧАСТЬ
1.1 Технологический процесс цеха
1.2 Описание конструкции, кинематика механизма
1.3 Выбор рода тока и величин напряжения
2. РАСЧЁТ СИЛОВОГО ОБОРУДОВАНИЯ ЦЕХА
2.1 Расчёт и выбор мощности электродвигателя механизма
2.2 Построение механической характеристики выбранного двигателя
2.3 Расчёт и выбор пусковых и регулировочных сопротивлений
2.4 Выбор схемы управления, описание её работы
2.5 Выбор аппаратуры управления и защиты
2.6 Расчёт и выбор проводов и кабелей
3. ВОПРОСЫ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ И РЕМОНТЕ СИЛОВОГО ЭЛЕКТРООБОРУДОВАНИЯ
4. СПЕЦИАЛЬНЫЙ ВОПРОС ПРОЕКТА
ЗАКЛЮЧЕНИЕ
Библиографический список
