Рассчитать и спроектировать установку (фильтр) для очистки от пыли

Министерство общего и профессионального
образования российской федерации
ИНЭКА
КУРСОВОЙ ПРОЕКТ
На тему: «Рассчитать и спроектировать установку (фильтр)
для очистки от пыли».
г. Набережные Челны, 2011 г.

ЗАДАНИЕ
Вариант № 1.
Расчет фильтров сводится к определению суммарной площади поверхности фильтровальных элементов, их гидравлического сопротивления и сопротивления корпуса фильтра, продолжительности работы фильтра до регенерации.
Исходные данные:
Объемный расход газа Q = 600 м³/ ч;
Концентрация пыли на воздухе в фильтр С = 20 г•м;
Вид пыли: мучная;
Дисперсность: d=46 •10-6м;
Характеристика фильтрированной перегородки:
Ткань материала: ткань, ЦМ, саржа 2,2 арт.83;
Воздухопроницаемость: w0 = 4,8 м•мин;
Температура газа t = 28 0C;
Рекомендуемая нагрузка qp=1,6 м3/(м2 •мин)

Состав: Планировка хлебоперкарного цеха, рукавный фильтр Язык документа

Софт: КОМПАС-3D 11 SP2

Каталог / Инженерные системы / Вентиляция и кондиционирование / Рассчитать и спроектировать установку (фильтр) для очистки от пыли

Просмотр файлов
КР-фильтр 1 вариант/Курсовая - фильтр1 вариант.doc

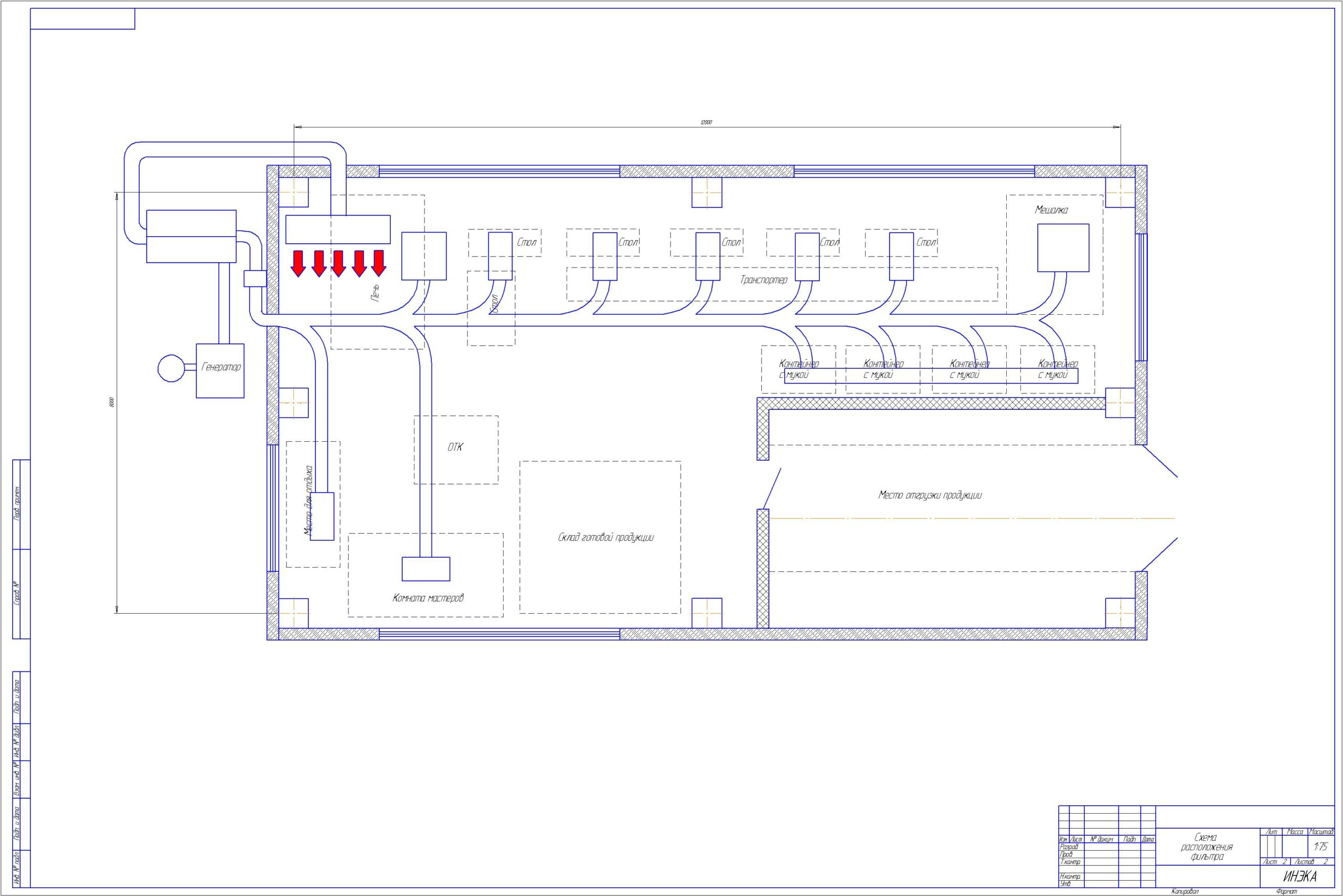

КР-фильтр 1 вариант/Планировка хлебопекарного цеха.cdw
КР-фильтр 1 вариант/Рукавный фильтр-1 вариант.cdw
КР-фильтр 1 вариант/Планировка хлебопекарного цеха.jpg
КР-фильтр 1 вариант
