Развертка стены с вентканалами

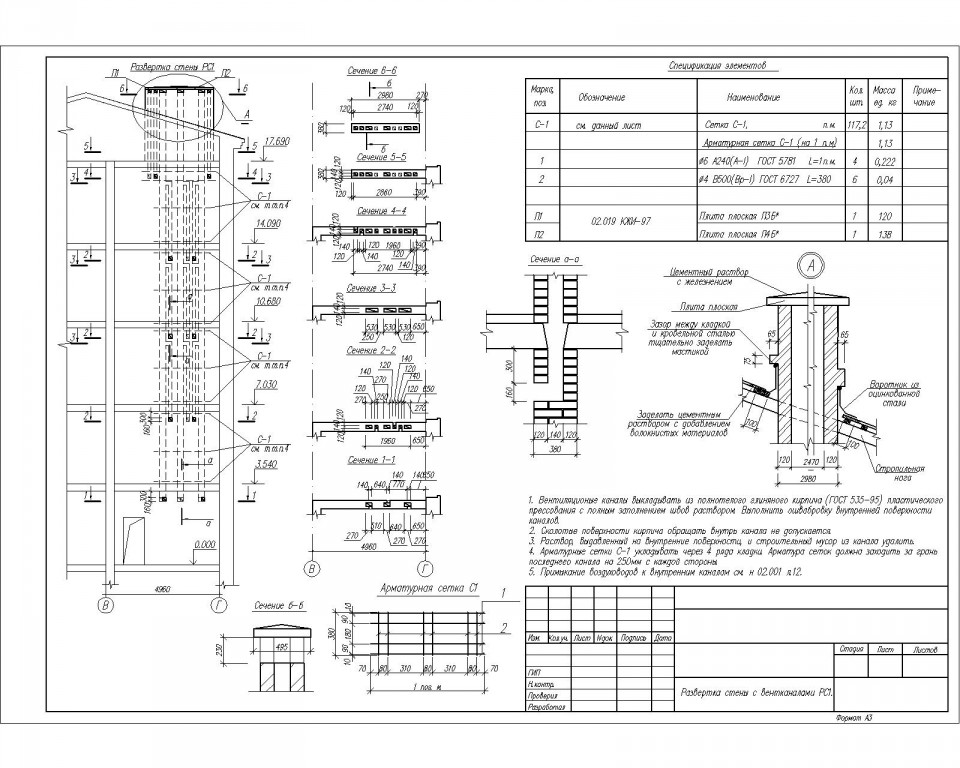

Развертка стены с вентканалами РС1. в жилом 5-ти этажном доме, прорезающая скатную кровлю

1. Вентиляционые каналы выкладывать из полнотелого глиняного кирпича (ГОСТ 535-95) пластического прессования с полным заполнением швов раствором. Выполнить ошвабровку внутренней поверхности каналов.
2. Сколотые поверхности кирпича обращать внутрь канала не допускается.
3. Раствор, выдавленный на внутренние поверхности, и строительный мусор из канала удалить.
4. Арматурные сетки С-1 укладывать через 4 ряда кладки. Арматура сеток должна заходить за грань последнего канала на 250мм с каждой стороны.
5. Примыкание воздуховодов к внутренним каналам см. н 02.001 л.12.
