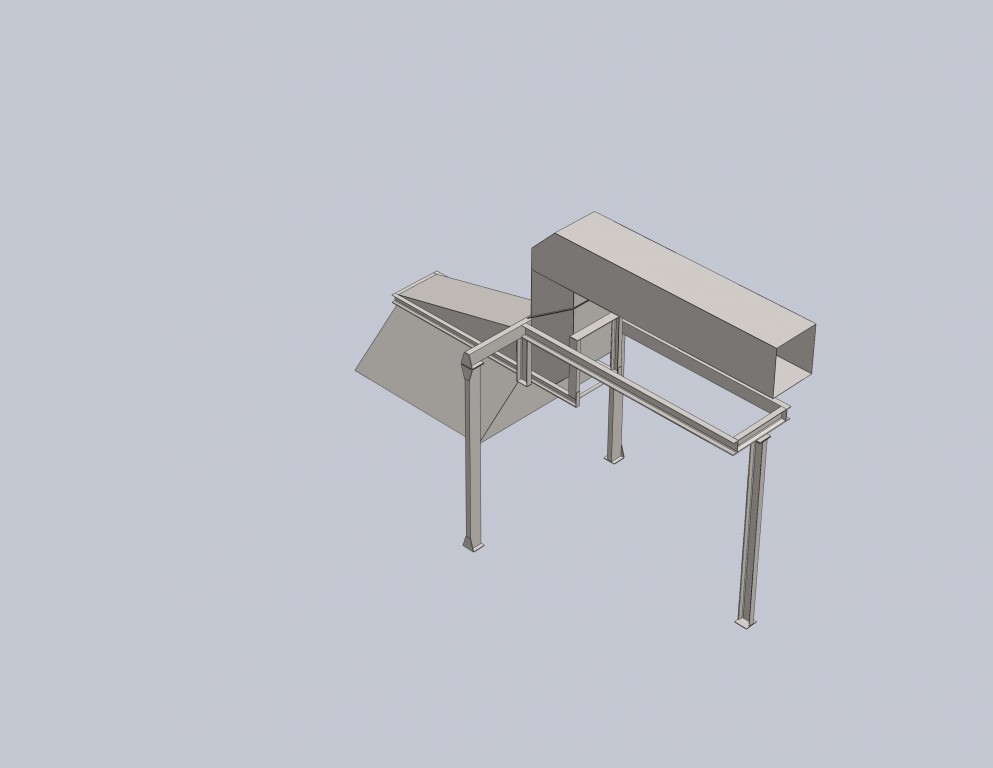

Сдвижной вентиляционный зонт

Разрабатывался для аспирации металлургических печей. Располагается над печью консольно. Сдвигается внутрь рамы и обеспечивает загрузку печи сверху. Ролики для перемещения, концевой выключатель и вентклапан не нарисованы по причине незаказа.

Состав: Эскизная сборка Язык документа

Софт: Solidworks 11

Просмотр файлов
SlHood/Guide.SLDPRT
SlHood/Hood.SLDPRT
SlHood/SlHood.SLDASM
SlHood
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 2 412
