Циклон (пылеуловитель) СЦН-40-800х4

Циклон (пылеуловитель) СЦН-40-800х4 выполняет очистку воздуха и газовых пространств от пылевых частиц средней и мелкой дисперсии. Активно используется с установками аспирации и пневмотранспорта. При этом данное устройство эффективно удаляет примеси пылевых частиц различных типов и происхождения.
Исполнение циклона - групповое 4 шт. с внутренним диаметром цилиндрической части 800 мм.
Производительность циклона по воздуху 11570-13740 м.куб/час.

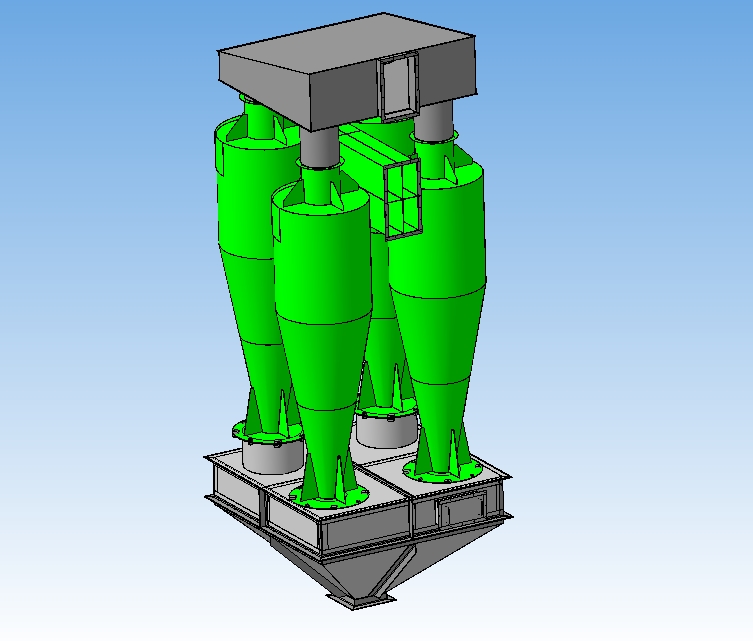

В модель входят: батарея из 4-х циклонов СЦН-40-800, бункер-накопитель и вытяжная камера-коллектор.
Файл сборки в архиве "СЦН-40 800 х 4.a3d".

Состав: 3D Сборка Язык документа
