Промотур КОМПАС v17

Установка пневматическая

1.Назначение-подача сжатого воздуха потребителям
2.Тип-рудничная
3.Потребители
-ППН1,шт 1
рабочее давление,МПа- 0,65
расход воздуха, м /мин- 16
-ПР-22,шт 4
рабочее давление,Мпа- 0,65
расход воздуха, м /мин- 4,6
-ПТ-36,ШТ 3
рабочее давление,МПа- 0,65
расход воздуха, м /мин- 3
4.Объемная производительность, м /мин- 630
5.Конечное избыточное давление, МПа-0,65
6.Расход охлаждающей воды,м /час- 10
7.Тип компрессора- поршневой
8.Привод компрессора-электродвигатель
напяжение,В 660
мощность,кВт 400
9.Габаритные размеры
ширина,мм- 462560
высота,мм- 2100
длинна,мм- 893350
10.Масса,кг- 29550

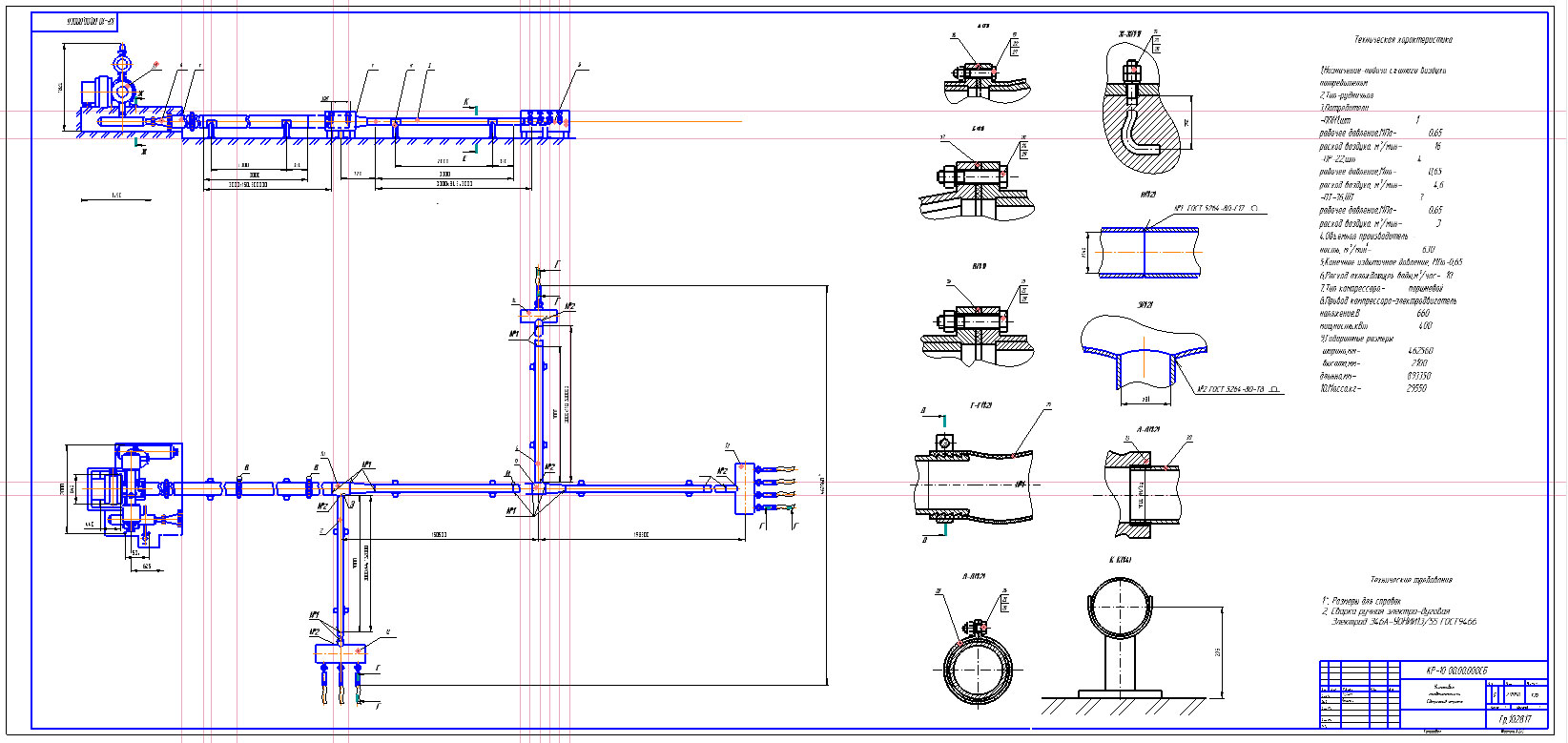

Состав: Чертеж пневмосети Язык документа

Софт: cdw

Сайт: www

Просмотр файлов
Чертёж пневмо.frw
