Вентилятор центробежный ВЦ 14-46 №2

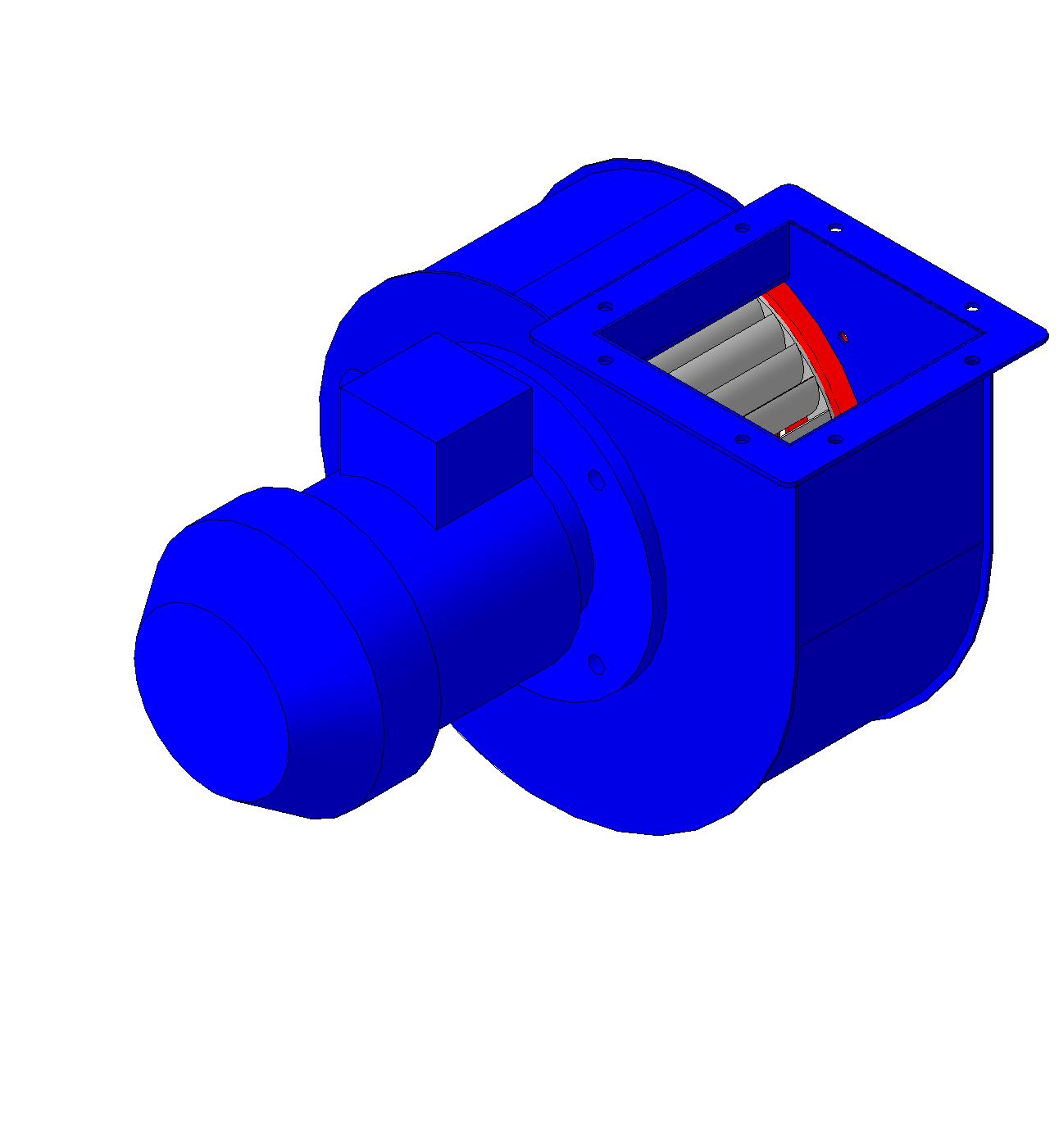

3D-модель центробежного вентилятора ВЦ 14-46 №2.
Общие сведения:
Вентиляторы среднего давления ВЦ 14-46 №2 предназначены для перемещения воздуха или других неагрессивных газовых смесей в системах приточной или вытяжной вентиляции при температуре перемещаемой среды не выше 80°С.

Технические характеристики вентилятора ВЦ 14-46 №2:
- производительность - 3000 куб.м/час;
- частота вращения рабочего колеса (см. исполнение электродвигателя);
- максимальное рабочее давление (избыточное) - 0,012 бар;
- минимальное рабочее давление (избыточное) - 0,003 бар;
- максимальная запыленность воздуха - 100 мг/куб.м;
- потребляемая мощность - 1,1 кВт;
- напряжение сети - 380 В;
- частота тока - 50 Гц;
- степень защиты IP - 55;
- уровень шума - 40 дБ;
- максимальная температура окружающей среды - +40 град.;
- минимальная температура окрыжающей среды - -40 град.;

Варианты комплектации вентилятора ВЦ 14-46 №2 различными электродвигателями:
- с электродвигателем АИР 63А4 (N=0,25 кВт, n=1500 об/мин.);
- с электродвигателем АИР 63В4 (N=0,37 кВт, n=1500 об/мин.);
- с электродвигателем АИР 71В2 (N=1,1 кВт, n=3000 об/мин.)

Комплект поставки вентилятора ВЦ 14-46 №2:
- корпус-улитка;
- рабочее колесо;
- электродвигатель АИР

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 15

Файлы:
Двигатель АИР71В2.m3d
Крышка защитная/
Крышка защитная/Фланец.m3d
Крышка защитная/Конус.m3d
Крышка защитная/Крышка защитная.a3d
Крышка защитная/Сетка.m3d
Корпус-улитка/
Корпус-улитка/Фланец.m3d
Корпус-улитка/Обечайка 1.m3d
Корпус-улитка/Боковина 2.m3d
Корпус-улитка/Обечайка 2.m3d
Корпус-улитка/Боковина 1.m3d
Корпус-улитка/Корпус-улитка.a3d
Вентилятор ВЦ 14-46 №2.a3d
Рабочее колесо/
Рабочее колесо/Ступица.m3d
Рабочее колесо/Диск 2.m3d
Рабочее колесо/Рабочее колесо.a3d
Рабочее колесо/Диск 1.m3d
Рабочее колесо/Лопатка.m3d
