Вентиляция и кондиционирование кафе г.Брянск

Проектом предусматриваются самостоятельные системы вентиляции и кондиционирования для зала кафе и для кухни. Зал кафе оборудован приточно-вытяжной системой вентиляции воздуха с рекуперацией тепла (промежуточный теплоноситель - пропиленгликоль 35%), обеспечивающей оптимальные параметры внутреннего воздуха в течении всего года. Для поддержания комфортных параметров воздуха в зале кафе предусмотрено кондиционирование на базе многозональной VRF системы серии S (R22) фирмы "FUJITSU".

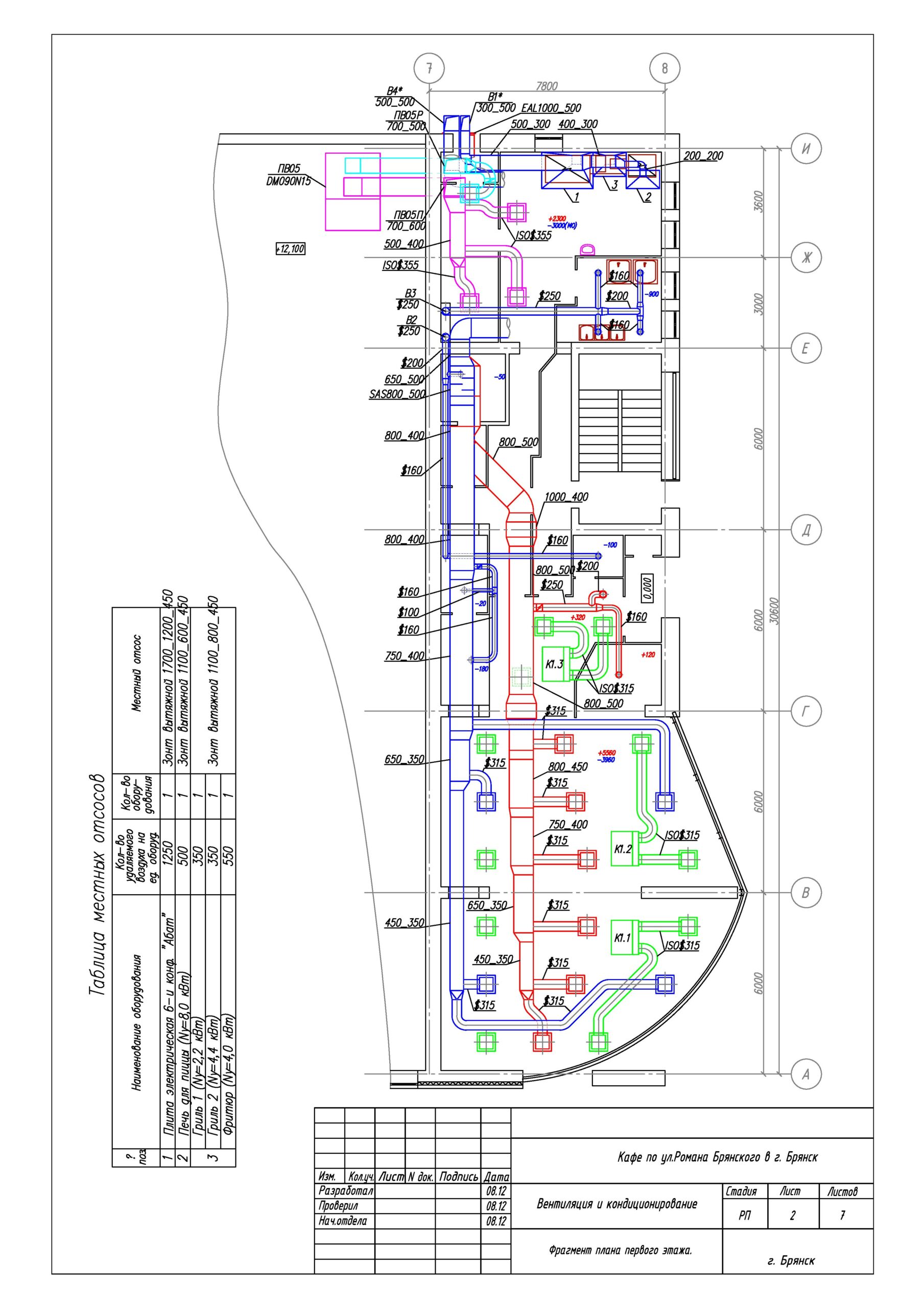

Состав: Общие данные, Фрагмент плана первого этажа, Схема системы К1, Схема систем П1*, ПВ05, В1*, В3, В4*, Холодоснабжение и дренаж, Задание на подвод электропитания и отвода дренажа. Язык документа
