Вентиляция и кондиционирования насосной станции

Проект на устройство систем вентиляции и кондиционирования в помещениях водопроводной насосной станции в г.Саратова
Насосная станция размещается в отдельном здании и представляет собой полузаглубленный машинный зал (отм. -2,400) и пристройка в которой расположены технические и служебные помещения (отм. 0,000)

Общая площадь помещений насосной – 430 м2.
Площадь машинного зала – 206 м2.
Площадь помещений пристойки – 224 м2.
Высота помещения машинного зала – 9,85 м.
Высота – 4,5 м.

Общие данные
При проектировании приняты следующие основные положения:
Проектом предусматривается приточно-вытяжная вентиляция в помещении машинного зала, системы П-2, В-2, В-3, ВЕ-1. Приточно-вытяжная установка П-2, В-2 располагается на отм. 4.50 в чердачном помещении, системы В-3, ВЕ-1 на отм. 7.45 на кровле машинного зала. Забор приточного и выброс вытяжного воздуха установкой П-2, В-2 осуществляется через шахты с высоты на отм. 7.45 от уровня земли. Проектом предусматривается работа приточно-вытяжной установки П-2, В-2, в холодный период года, с возможностью работы с рециркуляцией воздуха, подогрев воздуха непредусматривается. В теплый период года дополнительно предусматривается работа вытяжных систем В-3, ВЕ-1, недостаток приточного воздуха восполняется через открытые фрамуги окон.
Проектом предусматривается приточно-вытяжная вентиляция в помещения щитовой и помещения шкафов автоматизации, системы П-3, В-4. Нагрев воздуха в холодный период предусматривается посредством эл.калорифера до температуры 5С.
Проектом предусматривается приточно-вытяжная вентиляция в помещениях, расположенных в пристороенном к машинному залу здании, системы П-1, В-1.
Нагрев воздуха в холодный период предусматривается посредством эл.калорифера до температуры 18С. Помещение установки гипохлорирования отсекается противопожарными клапанами по приточному воздуху, Вытяжная вентиляция помещения установки гипохлорирования предусматриваетя отдельной с установкой крышного вентилятора, система В-5.
Предусматривается отдельная вытяжная вентиляция из помещений санузлов и душевых система В-6.
Проектом предусматриваются системы кондиционтрования помещения дежурного персонала и помещения ИТР с помощью сплит систем К-1, К-2.

Состав: Рабочий проект Язык документа

Софт: AutoCAD

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентиляция и кондиционирования насосной станции

Просмотр файлов
Пояснительная записка.doc

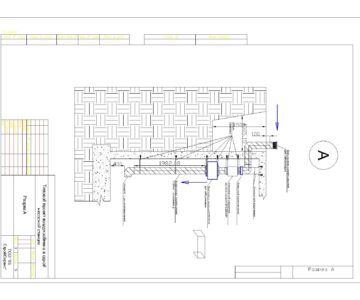

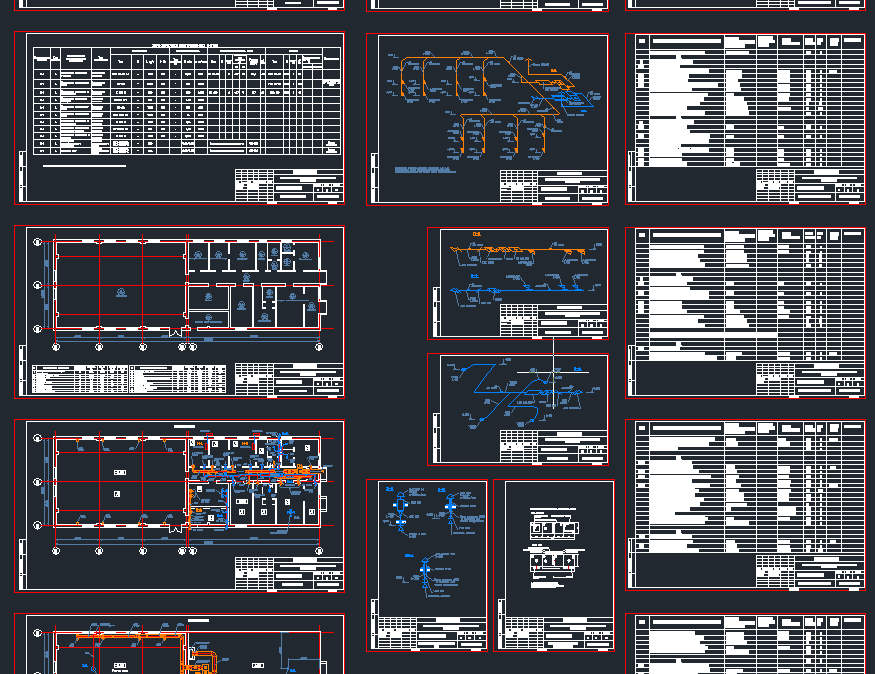

Вентиляция насосной.dwg
