Вентиляция общественного здания (Здание суда с прокуратурой)

Саратовский Государственный Технический Университет
Кафедра ТГС и В
курсовая работа на тему Вентиляция общественного здания.
Здание суда с прокуратурой.
Саратов 2007

Пояснительная записка содержит 19 листов, 9 таблиц.
Объектом разработки является Здание суда с прокуратурой
Целью данной курсовой работы является построение процессов КВ на h-d диаграмме в теплый и холодный период года, расчёт: воздухообменов помещений, аэродинамический расчёт систем на приток и на вытяжку, выявление характеристик приточной камеры, подбор калорифера, вентилятора. В процессе выполнения курсового проекта вычерчены: план первого и второго этажей, план подвала и чердака, аксонометрические схемы приточной в вытяжной систем, а также оборудование.

Исходные данные.

1. План помещения (зал суда) N0.
2. Город по которому принимают климатические данные N4 –Новосибирск из ряда Б.
3. Теплоноситель - горячая вода 130-70.
4. Ориентация фасада здания - восток.

В результате проведенных работ по расчету и проектированию вентиляции здания суда с прокуратурой:
1. Обоснование конструктивных и эксплуатационных параметров систем вентиляции;
2. Разработан план и аксонометрические схемы системы вентиляции, выявлены размеры воздуховодов;
3. Получены следующие расчетные и технические характеристики систем вентиляции здания:
- расход приточного воздуха –14241,3 м3/ч,
- удаляемого воздуха – 14543,4 м3/ч,
- потери давления в приточной системе – 296,3 Па,
- потери давления в вытяжной системе – 148,7 Па,
4. Принято следующее вентиляционное оборудование:
а) калорифер – ВНВ 243,1-116-100-02-2,2-04-2
б) фильтр ФяВ
- заполнитель – винипластовая сетка,
- число ячеек – 6 шт.,
в) вентилятор П: ВР-80-75-10-5сх В: ВРКРВ9-6,3 сх1
5. Построены процессы КВ на h-d диаграмме в теплый и холодный период года

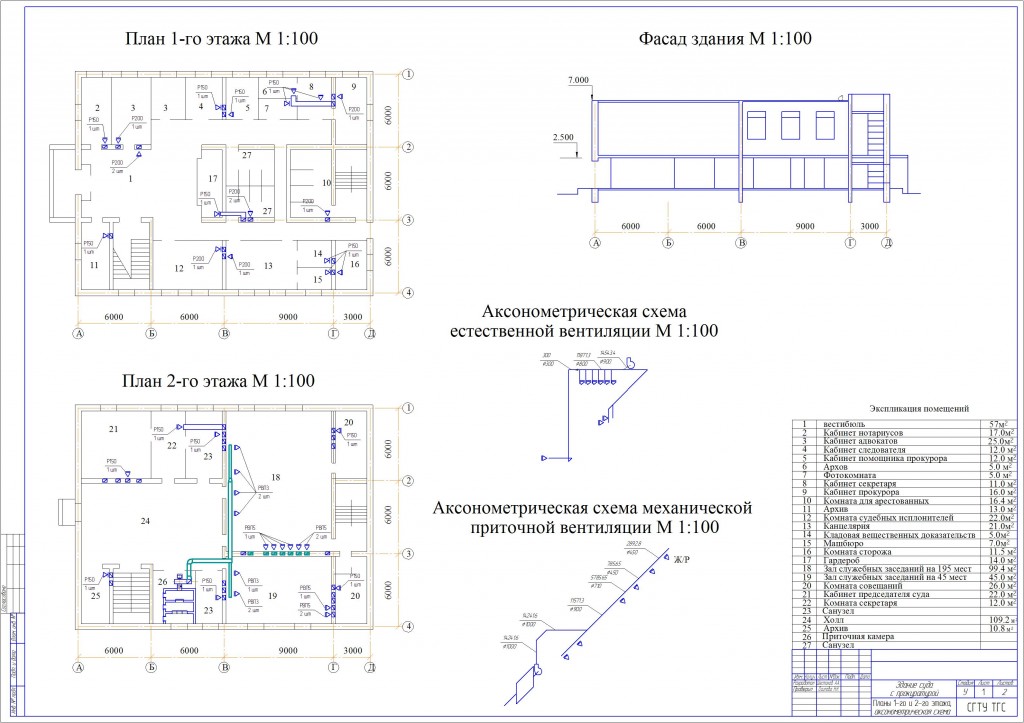

Состав: Планы 1-го и 2-го этажа, аксонометрическая схема, спецификация, пояснительная записка, Схема приточной камеры Язык документа

Софт: Компас v12, CDW
