Вытяжная вентиляция над рабочим столом

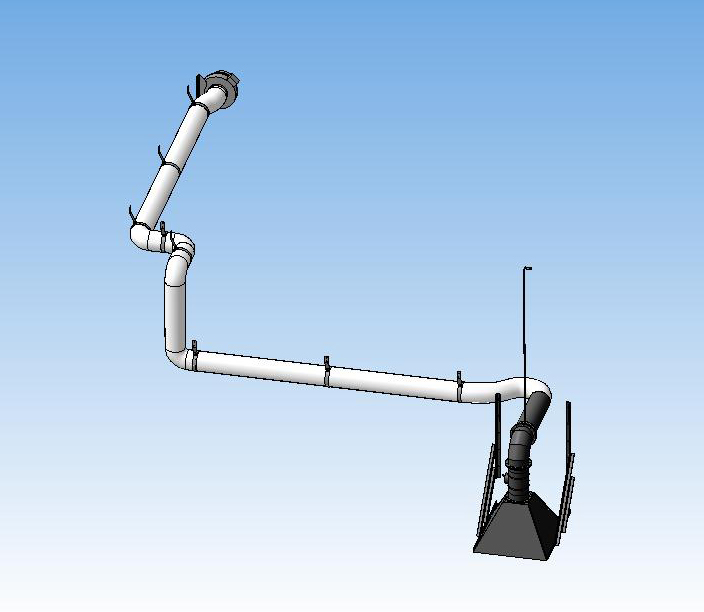

Вытяжная вентиляция в комнате №210 в здании АБК (административно-бытовой комплекс) спроектирована с целью обеспечить отток загрязненного воздуха непосредственно над рабочим местом, т.е. над столом, где производятся опыты и используются химреактивы.

Состав: 3D сборка, чертежи для изготовления Язык документа

Софт: КОМПАС-3D 13 sp1

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вытяжная вентиляция над рабочим столом

Просмотр файлов
ОН-51... Вентиляция в помещении №210, отм 5,1/
ОН-51... Вентиляция в помещении №210, отм 5,1/Вентилятор канальный К 160 М.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Вентилятор существующий.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Верстак-стол.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Воздушный клапан с ручным приводом Tune-R.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Вытяжка элемент 1.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Вытяжка элемент 2.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Гибкий воздуховод d160 фрагмент 1.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Гибкий воздуховод d160 фрагмент 2.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Гибкий воздуховод d160 фрагмент 3.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/заявка на материалы.doc
ОН-51... Вентиляция в помещении №210, отм 5,1/Комната №210.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/ОН-51.02.00.00 СБ Кронштейн правый.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/ОН-51.03.00.00 СБ Кронштейн левый.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Сборка кронштейна 1 правый.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Сборка кронштейна 2 левый.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Уголок вертикальный 1.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Уголок вертикальный 2.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Уголок горизонтальный 1.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Уголок горизонтальный 2.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Уголок под 45 град большой 1.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Уголок под 45 град малый 1.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Чертеж кронштейна левого.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Чертеж кронштейна правого.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Кронштейн для фиксации кожуха/Чертеж уголка 1.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.00.00 Схема установки вентиляции.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.00.00 Кожух вентиляционный.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.00.01 Фланец.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.01.00 СБ Вытяжка.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.01.01 Пластина №1.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.01.02 Пластина №2.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.02.00 СБ Патрубок.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.03.00 СБ Отвод.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/ОН-51.01.04.00 СБ Патрубок.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Отвод 90 град d160.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Перфолента 1.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Перфолента 2.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Прокладка d160.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Прокладка резиновая d160.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка гибких воздуховодов d160.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка кожуха вытяжки 1.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка кожуха вытяжки для АБП.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка отвода d160x0,55 и фланцев.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка тройника и ветилятора существующих.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка трубы d160x0,5x300 и фланцев.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка трубы d160x0,5x600 и фланцев.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка трубы и отвода d160.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Сборка установки вентиляции.a3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Существующая деталь вытяжной вентиляции.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Тройник существующий d550.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Труба d160x0,5x300.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Труба d160x0,5x600.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Фланец d160.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Фланец проба.m3d
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж вытяжки.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж гибких воздуховодов 160.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж кожуха вентиляционного.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж места установки наглядно.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж места установки.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж отвода 90 град.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж патрубок 1.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж пластина №1.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж пластина №2.cdw
ОН-51... Вентиляция в помещении №210, отм 5,1/Чертеж фланца.cdw
