Двухпроцессная технологическая схема водоподготовки

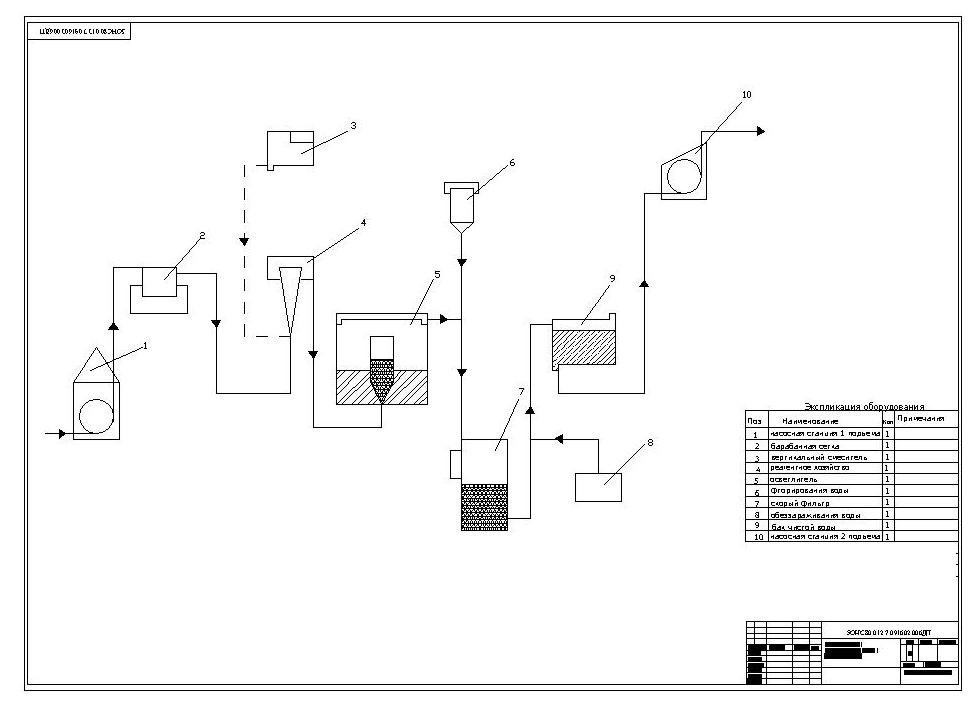

По числу технологических процессов и по числу ступеней каждого из них технологические схемы разделяют на одно-, двух-, и многопроцессные. На чертеже показана усовершенствованная двухпроцессная технологическая схема, состоящая из обработки воды в слое взвешенного осадка и фильтрования, которые проводят последовательно и однократно (в одну ступень).
1 - насосная станция I подъема; 2 - барабанные сетки (вариант); 3 - вертикальный смеситель; 4 - реагентное хозяйство; 5 - осветлитель со взвешенным осадком; 6 - установка для фторирования воды; 7 - скорый фильтр; 8 - установка для обеззараживания воды; 9 - резервуар чистой воды; 10 - насосная станция II подъема.

Состав: Технологическая схема Язык документа

Софт: AutoCAD

Каталог / Инженерные системы / Системы водоснабжения и канализации / Двухпроцессная технологическая схема водоподготовки

Просмотр файлов
Drawi3g1.dwg
