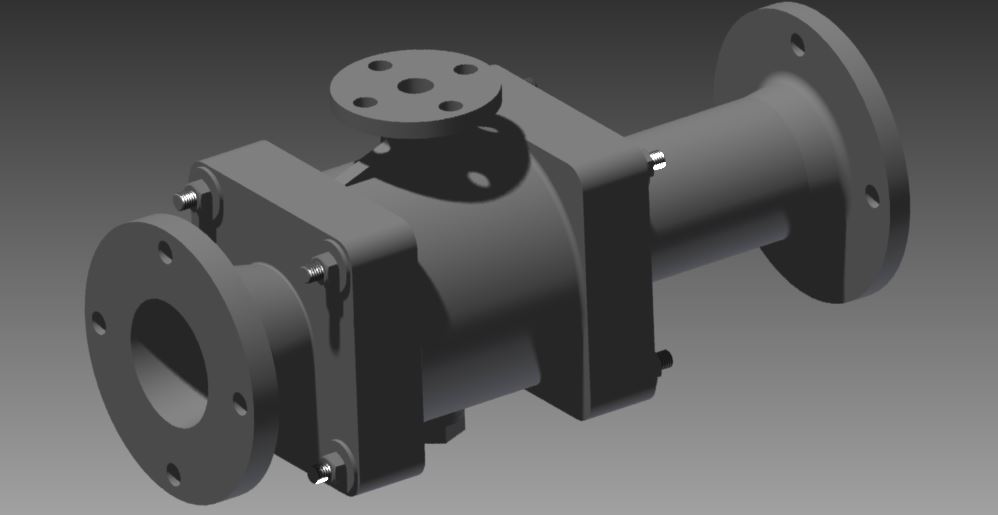

Эжектор для откачивания жидкостей

Эжектор представляет собой насос для откачивания воды. Принцип его работы основан на использовании всасывающего действия струи пара.
Пар из парового котла поступает в патрубок и сопло. 4). При выходе из сопла с большой скоростью пар попадает в камеру смешения корпуса и создает в ней разрежение, чем вызывает поступление в камеру по верхнему патрубку корпуса перемещаемой жидкости. Пар, увлекая перемещаемую жидкость, проходит с ней в диффузор, где смесь уменьшает свою скорость и повышает давление, обеспечивая подачу жидкости по назначению и поддержание разряжения в камере смешивания.

Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов Издательство "Машиностроение" Москва 1986 г. задание МЧ00.57.00.00.СБ

Состав: 3D модель каждой детали. Сборочная модель эжектора Язык документа

Софт: Autodesk Inventor 2013 Professional

Сайт: www

Просмотр файлов
Сопло.ipt
Шпилька М8Х30 ГОСТ 22034-76.ipt
2+5.iam
3+4.iam
Эжектор.iam
Диффузор.ipt
Корпус.ipt
Патрубок впуска.ipt
Патрубок выпуска.ipt
Пробка М24.ipt
