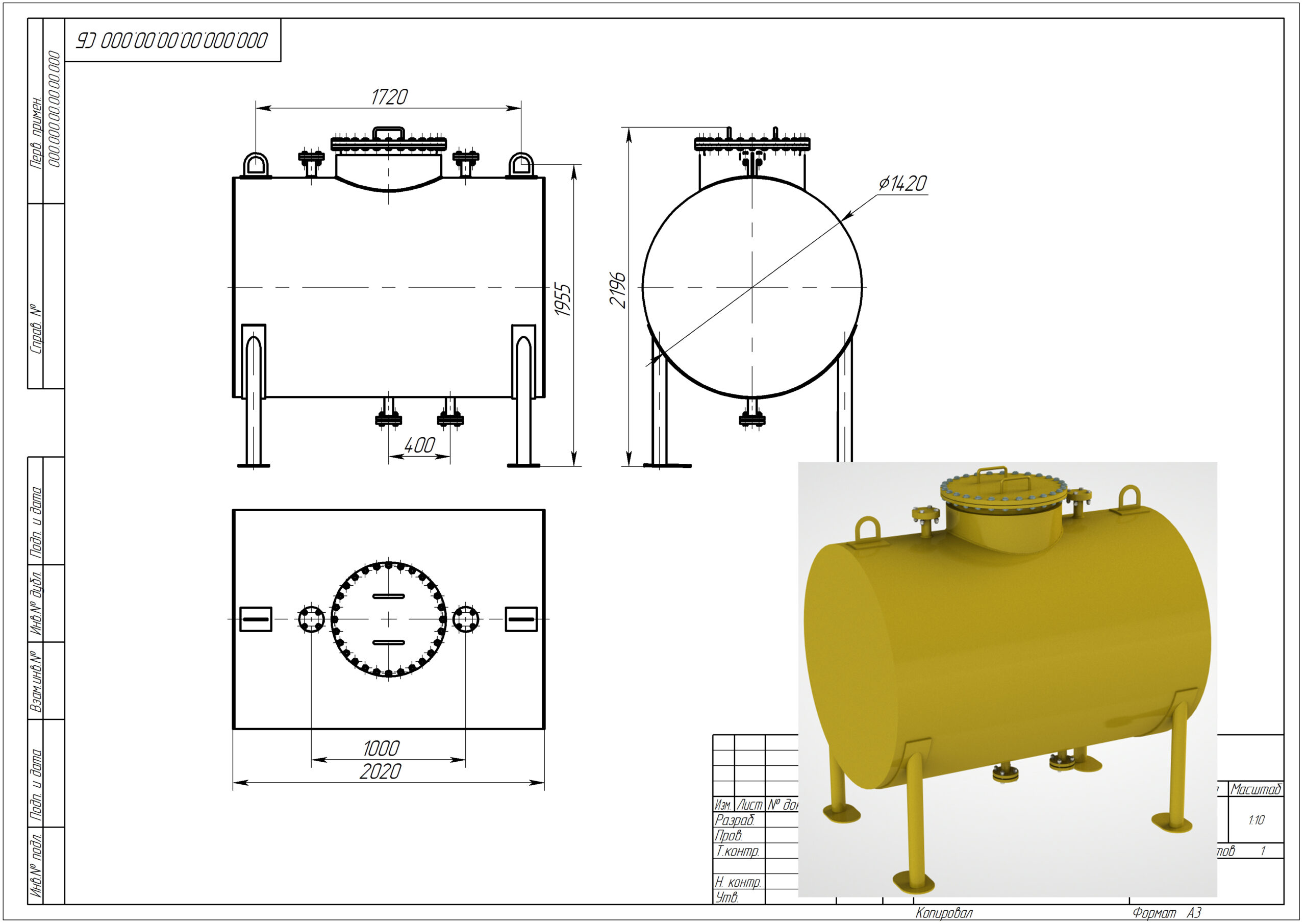

Горизонтальная цилиндрическая ёмкость

Горизонтальная цилиндрическая ёмкость для воды(других не агрессивных сред)
Объём - 3000 литров.
Материал изготовления - Ст3сп/Ст.20
Покрытие: краска порошковая RAL 1016

ЕСТЬ .step формат

Состав: Габаритная 3D сборка Язык документа

Софт: T-Flex CAD 15.0.35.0

Каталог / Инженерные системы / Системы водоснабжения и канализации / Горизонтальная цилиндрическая ёмкость

Просмотр файлов
Труба 57х3,5.grb
Фланец 1-50-16.grb
Бак для храниения горизонтальный.stp
Болтовое соединение фланцев 50/Болт ГОСТ 7798-70.GRB
Болтовое соединение фланцев 50/Болтовое соединение.grb
Болтовое соединение фланцев 50/Гайка ГОСТ 5915-70.GRB
Болтовое соединение фланцев 50/Шайба ГОСТ 10450-78.grb
Болтовое соединение фланцев 50/Шайба ГОСТ 6402-70.GRB
Бак для храниения горизонтальный.grb
Дно.grb
Заглушка 1-50-16.grb
Корпус.grb
Люки с фланцами, приварными встык стальных сосудов и аппаратов, ОСТ 26-2005-83.grb
Ножка.grb
Обечайка.grb
Опора.grb
Патрубок фланцевый.grb
Подложка под проушиуны.grb
подложка.grb
Прокладки плоские эластичные ГОСТ 15180-86.grb
Проушина.grb
Пятак.grb
Болтовое соединение фланцев 50
