Холодильник сточных вод

Ангарская государственная техническая академия
Кафедра машины и аппараты химических производств

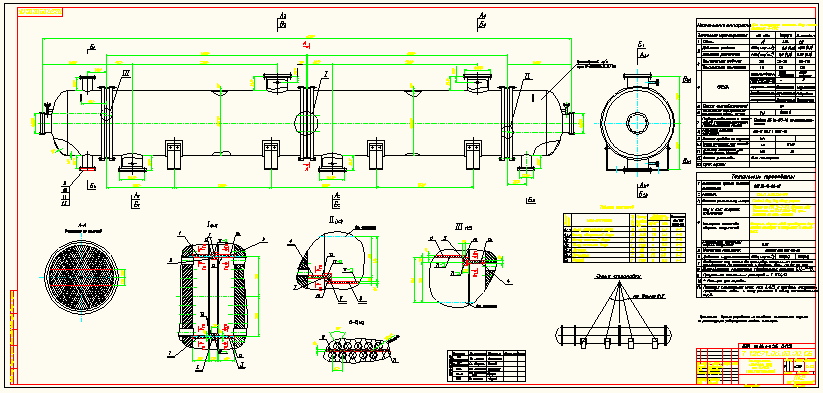

Чертеж теплообменника (проект реконструкции холодильника сточных вод ПКО ОАО "Саянскхимпласт")
Ангарск 2009

Основные параметры и техническая характеристика:
Тр/пр-во Межтр/пр-во

Объем , м3 - 2.8 3.14

Среда: - сточная вода оборотная вода

Класс опасности среды - 2 -

Рабочее давление, МПа (кгс/см2 ) - 0.06 (0.6) 0.4 (4.0)

Расчетное давление, Мпа (кгс/см2 ) - 0.06 (0.6) 0.4(4.0)

Температура рабочая, С
максимальная - плюс 112 плюс 35
минимальная - плюс 40 плюс 25

Группа аппарата - 5а

Материал основных элементов - ВТ1-0

Внутренний диаметр аппарата, мм - 1000

Состав: Теплообменник (СБ), перегородка (СБ), перегородка (СБ), планка уплотнительная (СБ), планка уплотнительная (СБ), Спецификация Язык документа

Софт: AutoCAD 2010

Просмотр файлов
Т12571_Е_112В.dwg
