Курсовая работа по водоснабжению и водоотведению жилого здания

Тувинский государственный университет
Кафедра городское строительство и хозяйство
Курсовая работа по водоснабжению и водоотведению жилого здания
Кызыл 2012

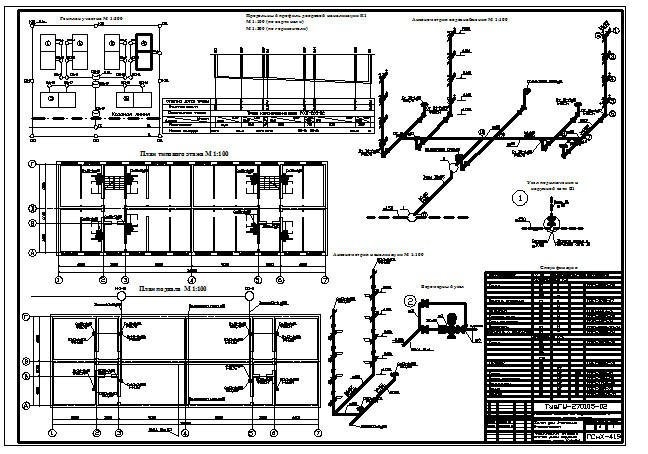

Графическая часть включает:
— генплан участка с нанесением здания, красной линии застройки, водопроводных и канализационных сетей с указанием их диаметров, обозначением смотровых колодцев (масштаб 1:500);
— план типового этажа с установленным санитарно-техническим оборудованием и указанием всех стояков водопровода и канализации (М 1:100);
— план технического подполья (подвала) с нанесением и обозначением всех трубопроводов и стояков систем водоснабжения и канализации здания, включая места выхода поливочных кранов, ввода водопровода и выпусков канализации с привязкой к строительным осям или характерным выступам стен (масштаб 1:100);
— аксонометрическая схема внутреннего водопровода холодной воды с нанесением запорной и водоразборной арматуры и обозначением ввода водопровода, стояков, диаметров труб и характерных высотных отметок ввода водопровода, разводящей сети, поливочных кранов, поэтажных подводок и водоразборной арматуры (масштаб 1:100);
— аксонометрическая схема канализационного стояка с выпуском до первого смотрового колодца, с нанесением санитарно-технического оборудования и обозначением стояка, выпуска, диаметров труб, их уклонов и отметок лотков труб, мест присоединения поэтажных отводных трубопроводов, показывая засечками раструбы труб и фасонных деталей (масштаб 1:100);
— продольный профиль дворовой канализации до смотрового колодца уличного коллектора включительно (масштаб по горизонтали 1:500, по вертикали 1:100);
— спецификации оборудования систем внутреннего водопровода В1 и канализации К1.
— три узла: узел подключения ввода водопровода к наружной сети; водомерный узел; схема насосной установки (масштаб 1:50);

Состав: Генплан,план типового эта-жа ,план подвала аксон-ие схемы К-1иВ-1 Язык документа

Софт: AutoCAD 2011
