Строительство наружных сетей водоотведения от индивидуальных жилых домов по улицам.

Рабочий проект строительства наружных сетей водоотведения от индивидуальных жилых домов по улицам выполнен на основании:
- технических условий от 18.06.2013г.
- акта выбора земельного участка для строительства наружных сетей водоотведения от жилых домов по улицам.
- СНиП 2.04.02-85 Канализация. Наружные сети, сооружения
- СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации

В проектируемых сетях предусмотрены следующие сети:
- хоз-бытовая канализация (система К1)
- напорная канализация (система К2)
Проектируемая трасса водоотведения, направленная в существующий канализационный колодец КК-2 (отметка лотка 110,42 глубина - 1,0м).
Земляные работы выполнять в соответствии с требованиями СНиП 3.02.01.-87 в присутствии представителя энергослужб. Отметки существующих коммуникаций уточнить перед производством работ путем отрытия шурфов.
Ж/бетонные канализационные колодцы выполнить по ТП 902.09.22-84. Гидроизоляция днища колодцев - штукатурка из горячего асфальтового раствора толщиной 100мм по огрунтовке разжиженным битумом, наружная гидроизоляция стен и плит перекрытия - окрасочная из горячего битума, растворенного в бензине. На стыках сборных ж/б колец предусмотреть наклейку гнилостной ткани шириной 20-30мм. Все скобы и лестницы в колодцах покрыть антикоррозийным каменноугольным лаком ГОСТ 1709-75.
Канализационные самотечные сети проектируются из полипропиленовых гофрированных труб с двухслойной стенкой марки "Прагма" ППВО по 10ТУ 2248-001-29292940-2005 "Пайп Лайф" d=160/139мм. Напорная канализация проектируется из труб полиэтиленовых ТК 110-2000-ПНД по ГОСТ 22689-89. Минимальная глубина прокладки труб h=1,2мм.
В канализационных колодцах КК-14 и КК-40, расположенными перед КНС установить
запорную арматуру.
От выпускного колодца проектируемая трасса самотечного коллектора подходит к проектируемому КНС. КНС состоит из стеклопластиковой приемной емкости, куда поступает вода через встроенный контейнер для мусора. Контейнер предназначен для улавливания крупных загрязнений. Далее вода, при помощи погружных канализационных насосов, поступает в напорный трубопровод, на котором установлены задвижки и обратный клапан. Обратный клапан, установленный на напорном трубопроводе, не позволяет опорожняться напорному трубопроводу обратно в корпус. Для удобства обслуживания оборудования и арматуры канализационной насосной станции в емкости имеется площадка обслуживания и лестница.
КНС комплектуются блоком автоматического управления, канализационными насосными агрегатами. Система контроля уровня осуществляется датчиками уровня. Датчики уровня предназначены: для включения - отключения рабочих и резервных насосных агрегатов, для сигнализации, при переполнении приемного резервуара. Блок управления размещается во влагозащищенном и отапливаемом корпусе, над КНС устанавливается павильон .
Для обслуживания установок имеется смотровой люк, диаметр которого позволяет произвести обслуживание насосных агрегатов изнутри. Перемещение насосов внутри емкости осуществляется грузоподъемными механизмами и устройствами по направляющим штангам.
Канализационная насосная станция из стеклопластика монтируется в подготовленный котлован на бетонное основание. Корпус КНС анкеруется к основанию, подводится трубы входа и выхода. Происходит обратная засыпка стеклопластикового корпуса песком с последующей утрамбовкой. Выставляются датчики управления установкой. Кабель электропитания насосов и датчиков выводятся и присоединяются к пульту управления. Подключается силовой кабель к пульту управления канализационной насосной станции.

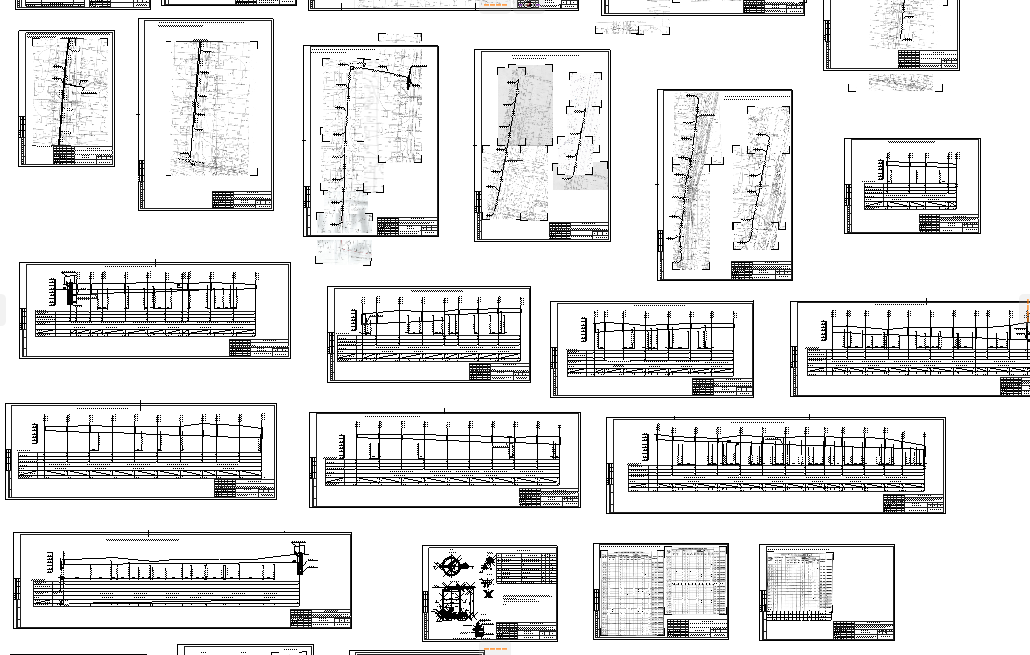

Состав: Проект: Планы, профили, расчеты, спецификация Язык документа

Софт: ArchiCAD 16

Файлы:
Канализация по ул. Рудная1,2 .pln
