Насосная станция

Проектом предусмотрена установка технологического оборудования в насосной станции II подъема.

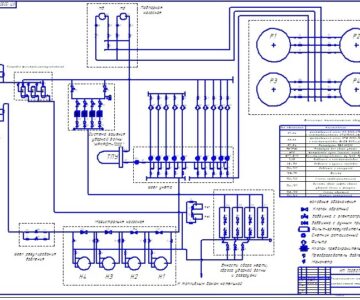

Насосная станция второго подъема предназначена для подачи воды из резервуаров накопителей объемом 500м³ в водопроводную кольцевую сеть на хозяйственно - питьевые и противопожарные нужды. Насосная станция заглубленного типа, машинный зал расположен на отметке - 3,600.

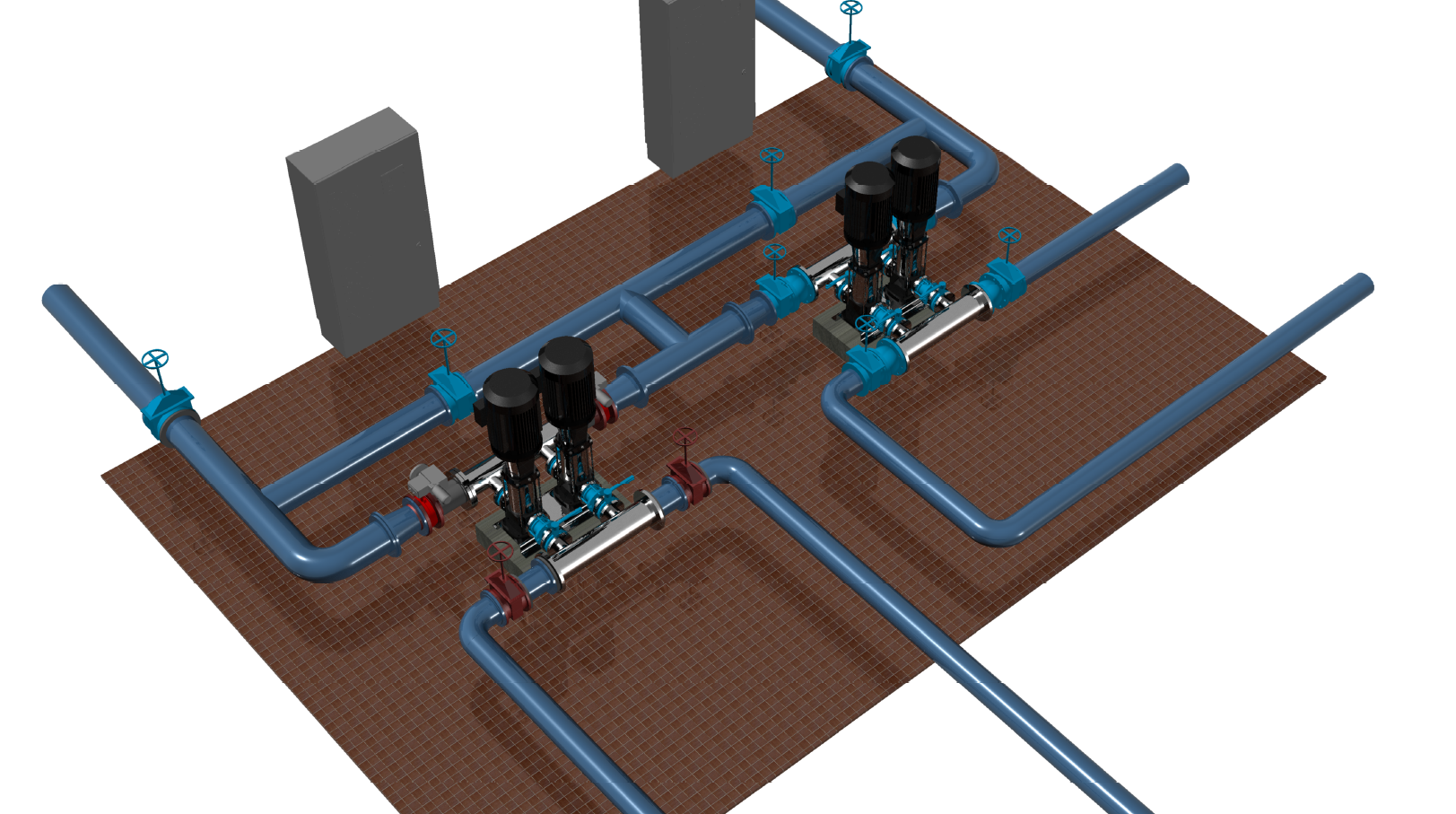

- В насосной станции установлены две установки заводского изготовления фирмы GRUNDFOS:
· Для хозпитьевого водоснабжения марки Hydro MPC-E 2 CR 90-4-2 с одним рабочим и одним резервным агрегатом, поставляется в сборе на единой плите основания общей массой 1290кг и щитом управления.
· Для противопожарного водоснабжения марки Hydro МХ D001 2CR 90 -5-2 с одним рабочим и одним резервным агрегатами, поставляется в сборе на единой плите основания общей массой 1110кг и щитом управления.
- По своему функциональному назначению насосная установка хозпитьевого назначения марки Hydro MPC-E 2 CR 90-4-2 относится к II категории, а насосная установка противопожарного водоснабжения марки Hydro МХ D001 2CR 90 -5-2 относится к I категории.
- Производительность установки Hydro MPC-E 2 CR 90-4-2 равна 94,6,0м3/час, напор Н=45м, мощность одного насоса N=30квт, частота вращения вала n=2900об/мин. В комплект установки входит 2 насоса с обвязкой запорно-регулирующей арматурой напорным и всасывающим трубопроводом Ду 200мм, а так же щит управления.
В насосной установке предусмотрена защита сработки аварийного и противопожарного уровня воды в резервуарах емкостью 500м3..
- Производительность установки Hydro MPХ 2 CR 90-5-2 равна108м3/час, напор 60м, мощность одного насоса N=37,0кВт, частота вращении вала n=2900об/мин. В комплект установки входит 2 насоса, с обвязкой запорно-регулирующей арматурой напорным и всасывающим трубопроводом Ду 200мм, а так же щит управления. Включение насосной установки в случае пожара производится из диспетчерской.
-В насосной установке предусмотрена защита насосов «от сухого хода» при снижении уровня воды в приемном резервуаре до отметки дна резервуара, а так же сирена в случае аварийной остановки.
-Насосные установки работает в автоматическом режиме без обслуживающего персонала. Контроль за установкой, пуск и отключение производится из диспетчерской. На щите управления насосных установок, так же возможно ручное включение и отключение установок на случай проведения ремонтных работ.

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2012

Просмотр файлов
3D model.dwg
