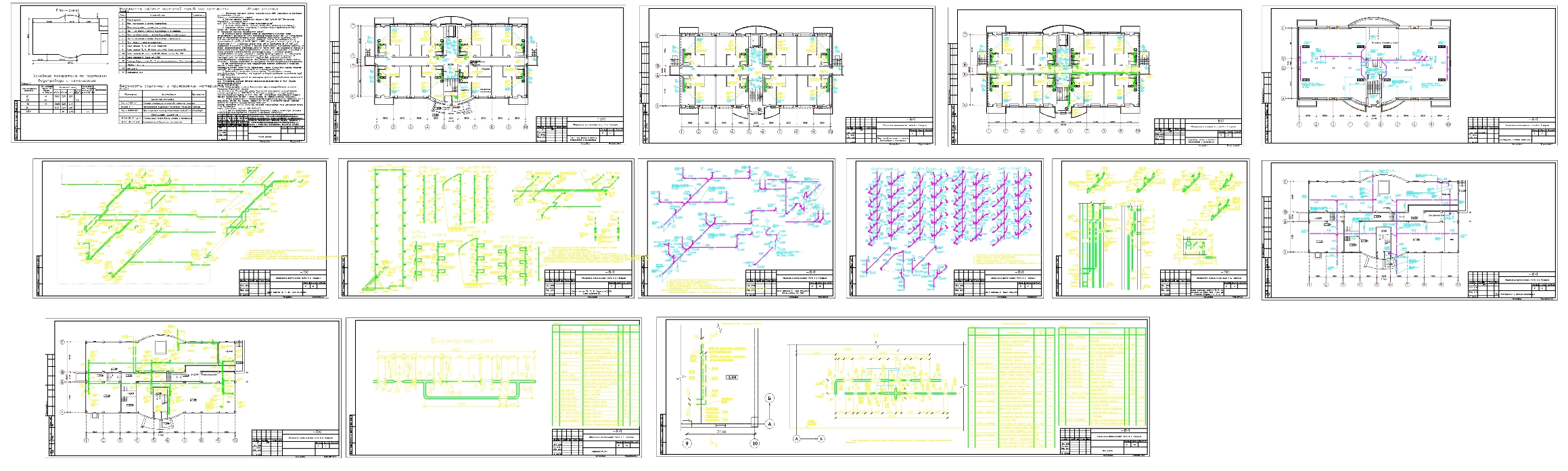

Общежитие гостиничного типа. Внутренний водопровод и канализация

В проекте рассмотрены вопросы внутреннего водопровода и канализации общежития гостиничного типа

1 Настоящий комплект рабочих чертежей марки «ВК» разработан на основании архитектурно-планиро-
вочного и технологического заданий.
2 Рабочие чертежи разработаны согласно СНиП 2.04.01-85* "Внутренний водопровод и канализация зда-
ний", СНиП 31-01-2003 "Здания жилые многоквартирные".
3 Основные показатели по чертежам марки «ВК» приведены в таблице 3.
4 Монтажные работы производить в соответствии с требованиями СНиП 3.05.01-85 "Внутренние санитар-
но-технические системы. Производство работ".
5 Снабжение здания холодной водой на хозяйственно-питьевые нужды осуществляется от наружной сети водопровода вводом ∅50х2,4 мм. Для учета расхода воды на хозяйственно-питьевые нужды установлен водосчетчик крыльчатый ∅32 с датчиком для дистанционной передачи импульсов. Горячее водоснабжение здания осуществляется от вводов Т3∅50, Т4∅32 из ЦТП. Для учета расходов тепла и воды общежитием, в ИТП установлен прибор учета тепла "Комбиметр QII OS" ∅25. Для поддержания в системах холодного и горячего водоснабжения нормируемого давления, на вводах устанавливаются регуляторы давления "после себя". Для поддержания требуемой температуры горячей воды, осуществляется циркуляция по магистралям и стоякам, в ванных комнатах устанавливаются полотенцесушители. У основания стояков устанавливается запорная арматура и шаровые краны для дренажа. На поквартирных ответвлениях устанавливаются счетчики, фильтры, отключающая арматура. В санитарных узлах при жилых комнатах предусмотрена установка устройств внутриквартироного пожаротушения. Магистральные трубопроводы и стояки систем холодного и горячего водоснабжения изолируются согласно техномонтажной ведомости.
6 Для противопожарных нужд предусмотрена система сухотрубов с пожарными кранами и двумя соедини-
тельными головками типа ГМ-50, выведенными наружу. К установке прияты пожарные краны Ø50 мм с диаметром спрыска 16 мм и длиной рукава 20м.
7 Трубопроводы систем холодного и горячего водоснабжения, система противопожарного водопровода монтируются из водогазопроводных оцинкованных труб по ГОСТ 3262-75*.
