Операция Укомплектация-2

Полумуфты насоса ХПП

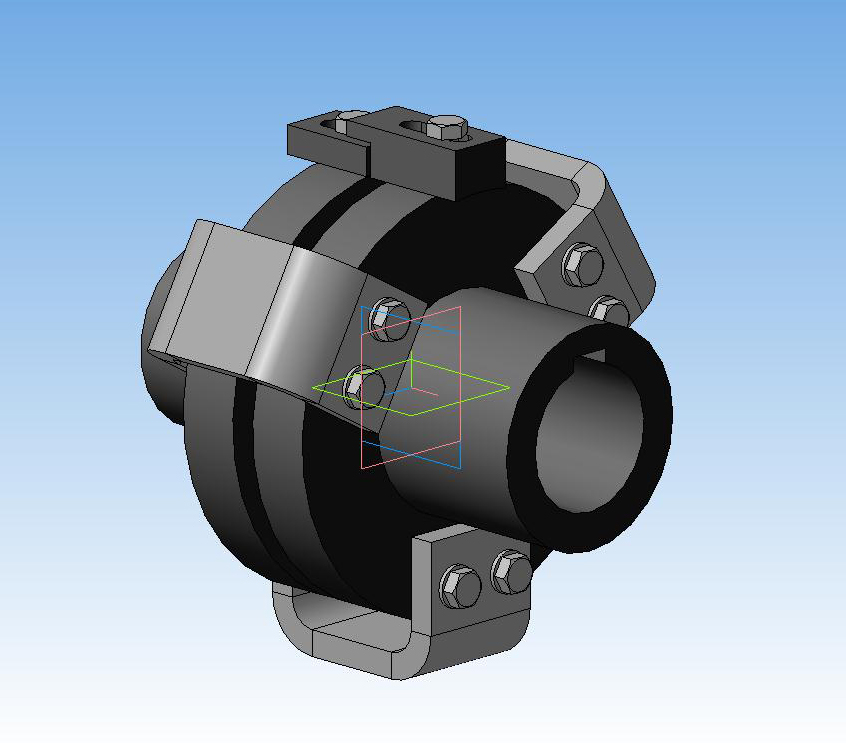

Полумуфты для ХППН (насос хозпитьевой подпитки) спроектированы с учетом эксплуатации предыдущих полумуфт. От первоначальной заводской конструкции (чертежи заводских полумуфт есть в архиве и их можно посмотреть) пришлось отказаться, т.к. в изготовлении такие полумуфты слишком дороги, а эксплуатация показала их неэффективность. Модернизированные полумуфты просты в изготовлении и надежны в эксплуатации. Одна полумуфта одевается с небольшим натягом на вал электродвигателя насоса (32 квт, 3000 об/мин), другая, также с натягом, одевается на вал редуктора насоса. Связь между полумуфтами осуществляется при помощи транспортерной ленты (она изготавливается из кордовой резины), которая крепится к полумуфтам при помощи болтов. Также спроектировано центровочное устройство, представляющее собой 2 пластины, которые на время центровки крепятся к полумуфтам также при помощи болтов и позволяют минимизировать несоосность валов редуктора и электродвигателя.

Состав: 3D сборка, чертежи для изготовления Язык документа

Софт: КОМПАС-3D 13 sp1

Просмотр файлов
МФ-33... Полумуфты для ХППН/
МФ-33... Полумуфты для ХППН/Заводские полумуфты/
МФ-33... Полумуфты для ХППН/Заводские полумуфты/Полумуфта большая.m3d
МФ-33... Полумуфты для ХППН/Заводские полумуфты/Полумуфта малая.m3d
МФ-33... Полумуфты для ХППН/Заводские полумуфты/Сборка 2-х полумуфт.a3d
МФ-33... Полумуфты для ХППН/Заводские полумуфты/Чертеж Полумуфта большая.cdw
МФ-33... Полумуфты для ХППН/Заводские полумуфты/Чертеж Полумуфта малая.cdw
МФ-33... Полумуфты для ХППН/Заводские полумуфты/Чертеж сборки 2-х полумуфт.cdw
МФ-33... Полумуфты для ХППН/заявка на материалы.doc
МФ-33... Полумуфты для ХППН/Модернизация/
МФ-33... Полумуфты для ХППН/Модернизация/МФ-33.00.00 СБ Модернизированные полумуфты.cdw
МФ-33... Полумуфты для ХППН/Модернизация/МФ-33.00.01 Полумуфта электродвигателя.cdw
МФ-33... Полумуфты для ХППН/Модернизация/МФ-33.00.02 Полумуфта редуктора.cdw
МФ-33... Полумуфты для ХППН/Модернизация/МФ-33.00.03 Транспортерная лента.cdw
МФ-33... Полумуфты для ХППН/Модернизация/Полумуфта большая модернизация 1.m3d
МФ-33... Полумуфты для ХППН/Модернизация/Полумуфта малая модернизация 1.m3d
МФ-33... Полумуфты для ХППН/Модернизация/ПРВ-123.00.00 Приспособление для центровки полумуфт ХППН №2/
МФ-33... Полумуфты для ХППН/Модернизация/ПРВ-123.00.00 Приспособление для центровки полумуфт ХППН №2/Пластина большая.m3d
МФ-33... Полумуфты для ХППН/Модернизация/ПРВ-123.00.00 Приспособление для центровки полумуфт ХППН №2/Пластина малая.m3d
МФ-33... Полумуфты для ХППН/Модернизация/ПРВ-123.00.00 Приспособление для центровки полумуфт ХППН №2/ПРВ-123.00.00 Полумуфты с центровочным приспособлением.cdw
МФ-33... Полумуфты для ХППН/Модернизация/ПРВ-123.00.00 Приспособление для центровки полумуфт ХППН №2/ПРВ-123.00.01 Пластина №1.cdw
МФ-33... Полумуфты для ХППН/Модернизация/ПРВ-123.00.00 Приспособление для центровки полумуфт ХППН №2/ПРВ-123.00.02 Пластина №2.cdw
МФ-33... Полумуфты для ХППН/Модернизация/ПРВ-123.00.00 Приспособление для центровки полумуфт ХППН №2/Сборка полумуфт с центровочным приспособлением.a3d
МФ-33... Полумуфты для ХППН/Модернизация/Сборка модернизированных полумуфт.a3d
МФ-33... Полумуфты для ХППН/Модернизация/Транспортерная лента.m3d
