Проектирование насосной станции 2-го подъема

Кафедра Гидравлики Водоснабжения и Водоотведения
Курсовой проект по дисциплине "Водоснабжение Ч.2"
На тему "Насосная станция 2-го подъема"

В данном КП произведен расчет насосной станции 2-го подъема.
КП содержит схему расчёта, включающую в себя следующие основные этапы:
1. Выбор режима работы насосов и числа насосных агрегатов.
2. Определение расчётной подачи насосов.
3. Расчёт трубопроводов.
4. Определение требуемого напора насосов.
5. Выбор насосов.
6. Анализ совместной работы насосов и трубопроводов.
7. Определение допустимой отметки оси насосов.
8. Выбор вспомогательного оборудования.
9. Проектирование здания насосной станции.

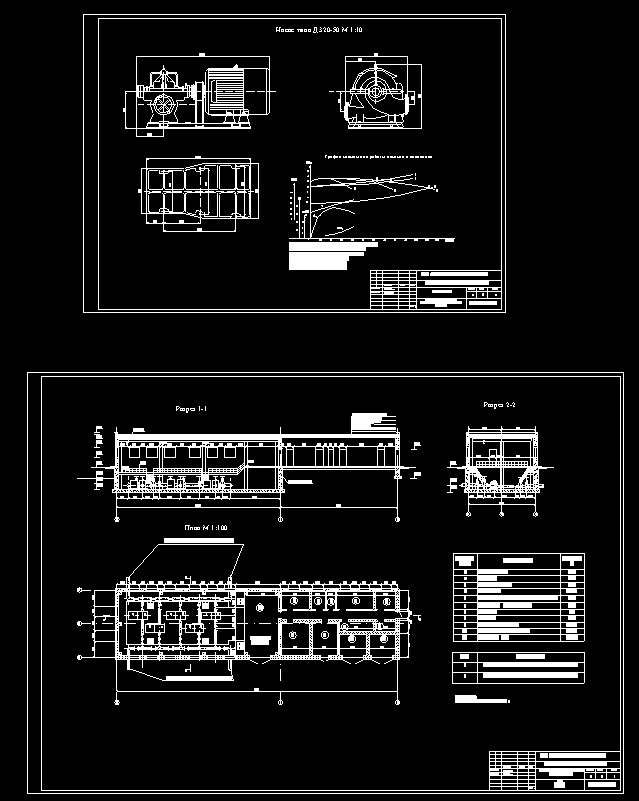

Графическая часть содержит два чертежа формата А1 и А2: план НС, насос, график совместной работы насосов и водоводов.
Пояснительная записка 28 страниц.

Состав: Насос Д320-50 с электродвигателем, график работы, Водонапорная станция планы, разрезы, ПЗ Язык документа

Софт: AutoCAD 2009
