Проектирование водоснабжения и канализации здания

Сибирский федеральный университет
Кафедра инженерных систем зданий и сооружений
Курсовая работа по дисциплине "Инженерные оборудования зданий"
На тему "Инженерные оборудования зданий"
Красноярск 2016

1. Исходные данные
Номер варианта плана типового этажа 3
Вариант генплана участка 3
Количество этажей 5
Расстояние от красной линии до здания L1, м 8
Расстояние от здания до городского канализационного колодца А L2, м 12
Диаметр трубы городского водопровода, мм 250
Диаметр трубы городской канализации, мм 300
Уклон трубы городской канализации 0,007
Высота этажа, м 3,1
Высота подвала (до пола 1 этажа), м 2,2
Толщина перекрытия, мм 300
Абсолютная отметка земли у здания, м 30,7
Абсолютная отметка пола первого этажа, м 31,7
Абсолютная отметка лотка колодца А городской канализации, м 27,1
Гарантийный напор Hгар, м 38
Средняя заселенность квартир, чел/квартира 3,1
Глубина сезонного промерзания грунта, м
Содержание

1. Исходные данные ………………………….…………….………………..…...3

2. Проектирование водопровода…...……………………………......……...…….4-5
3. Расчет системы холодного водоснабжения здания.....…….…………………6
4. Аксонометрия и гидравлический расчет внутреннего водопровода.....…….7
5. Подбор водомерного узла......................................................………......…..8-9
6. Гидравлический расчёт системы водоснабжения…………………………..10
7. Проектирование системы канализации............................……...…..……11-12
8. Гидравлический расчет канализации…………………….….……...........…12
9. Список используемой литературы ...........…………………………..………

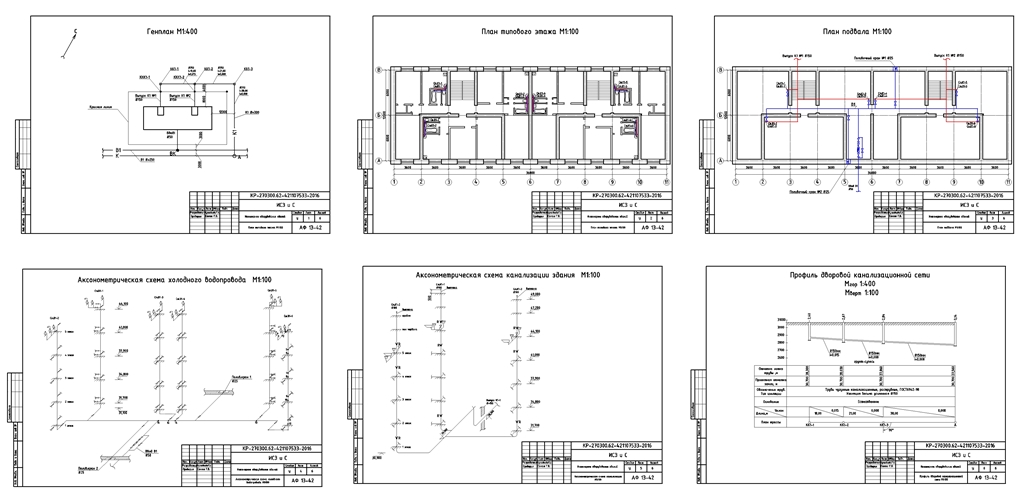

Состав: пояснительная записка, план типового этажа М 1:100, план подвала М 1:100, аксонометрическая схема холодного водопровода М 1: 100, аксонометрическая схема канализации М 1: 100, профиль дворовой канализационной сети М 1:100 Язык документа

Софт: AutoCAD 2014
