Проектирование водозаборных сооружений комбинированного типа совмещенной компановки с НС-1

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Водоснабжение"
На тему: "Проектирование водозаборных сооружений"
Казань 2017

Исходные данные
В данном курсовом проекте запроектирован комбиированный водозабор совмещенной компоновки берегового колодца и НС-1 для населенного пункта II категории надежности.
Населенный пункт расположен в Орловской области, численность населения в котором составляет 42770 человек. Грунтовые воды не агрессивные. Грунты – суглинки.
Расход 27785,74 м3/сут

Определена расчетная производительность ВЗС, условия забора воды, категория надежности. Выбрано место расположения, тип и схема ВЗС. Произведен гидравлический расчет основных элементов ВЗС и выбор основного оборудования, а также вспомогательного оборудования и устройств по эксплуатации. Выполнено конструирование берегового колодца, расчет устойчивости на всплывание. Предусмотрено берегоукрепление, определены зоны санитарной охраны.

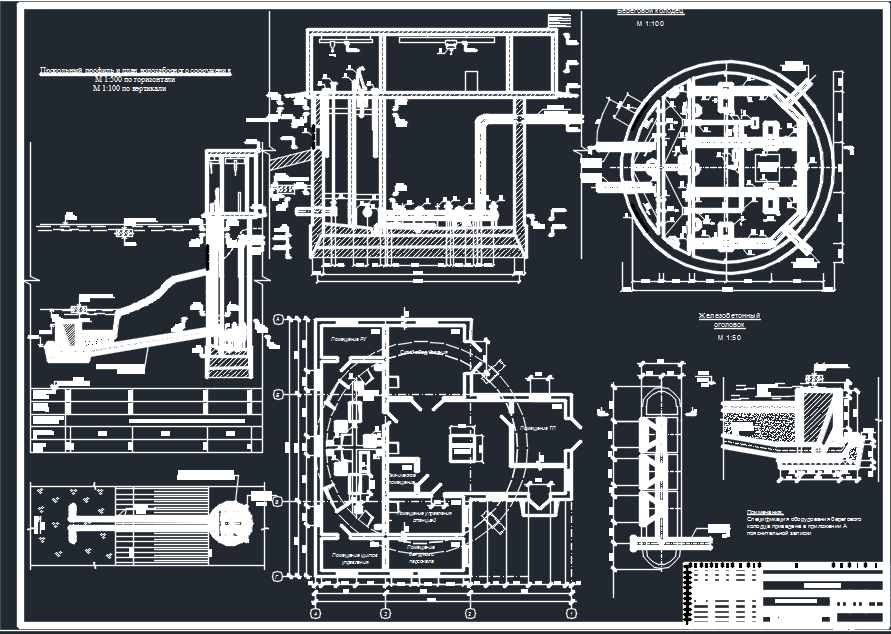

Графическая часть проекта включает один лист: схему водозаборного сооружения (план и профиль), береговой колодец (планы подземной и надземной части, разрез) и железобетонный оголовок (план, разрез).
