Промотур КОМПАС v17

Расчет балансовой схемы и станции умягчения воды промышленного предприятия

УО «Полоцкий государственный университет»
Кафедра ТТВиГ
Курсовой проект
по дисциплине: «Водоснабжение промышленного предприятия »
на тему: «Расчет балансовой схемы и станции умягчения
воды промышленного предприятия»
Новополоцк 2014

В ходе данного курсового проекта выбрана схема умягчения воды, рас-считаны сооружения и оборудования, входящие в данную схему, составлена принципиальная схема водоснабжения промышленного предприятия.
В соответствии с исходным содержанием ионов в воде приняли последовательное водород–натрий–катионирование со второй ступенью Nа–катионитовые фильтров. В этом случае часть потока поступает на H-катионитовые фильтры, а остальная часть прямо на Na-катионитовые фильтры I ступени.
Рассчитаны сооружения для умягчения воды, в состав которых входит: 2 рабочих и 1 резервный водород–катионитовых фильтра 1 ступени типа ФиПа I-1,5-0,6, диаметром D=1500 мм, площадью фильтрования Fд=1,9 м2; 2 рабочих и 1 резервный Na–катионитовых фильтра первой ступени типа ФИПа-Ι-2,0-0,6 диаметром D=2000 мм и площадью фильтра FФ=2,54 м2; 2 рабочих и й резервный Na–катионитовых фильтра второй ступени типа ФИПа ΙΙ-1,5-0,6 диаметром D=1500 мм и площадью фильтра FФ=1,85 м2. Также подобрано насосное оборудование для промывки и регенерации фильтров.
Качество обработанной воды соответствует требуемому для данного промышленного предприятия.

Исходные данные
Цех 1
Q1,1 =120 м3/ч;
а1,1=10%;
Н1,1=18м;
Q3,1 =260 м3/ч;
А3,1=100%;
Н3,1=50м;
Q4,1 =450 м3/ч;
А4,1=10%;
Н4,1=18м;

Цех 2
Q2,2 =300 м3/ч;
А2,2=20%;
Н2,2=18м;

Цех 3
Q1,3 =220м3/ч;
А1,3=30%;
Н1,3=10м;

Данные анализов исходной воды:
Кальций Са2+, мг/дм3 120
Магний Mg2+, мг/дм3 35
Натрий Na+, мг/дм3 25
Бикарбонаты , мг/дм3 192
Хлориды , мг/дм3 162
Сульфаты , мг/дм3 90
СО2, мг/дм3 124
рН 6,8
Температура воды, С 10
Мутность, мг/дм3 85
Цветность, градусы 10

Требования к качеству воды:
Общая жесткость, мг∙экв/дм3 Не более 1
Щелочность, мг∙экв/дм3 Не более 0,7
Диоксид углерода СО2, мг/дм3 0
Мутность, мг/дм3 0
рН 6,8-7,2

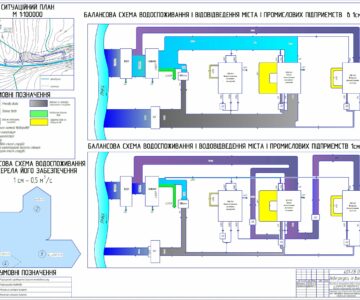

Состав: Схема умягчения воды промышленного предприятия. Язык документа

Софт: AutoCAD 2013

Каталог / Инженерные системы / Системы водоснабжения и канализации / Расчет балансовой схемы и станции умягчения воды промышленного предприятия
