Расчет сложного трубопровода

Брянский государственный технический университет
Кафедра промышленной теплоэнергетики
Курсовая работа по дисциплине "Гидравлика и трубопроводные системы"
На тему: "Расчет сложного трубопровода"
2014

Цель данной работы – рассчитать разветвленный трубопровод и дополнительный контур. Известен напор жидкости на входе в насос, подача насоса, все размеры ветвей (включая геометрические высоты z), давления в конечных сечениях и местные сопротивления. Определить расходы воды в ветвях разветвленного трубопровода, напоры в узловых точках и диаметр участка 8. Так же необходимо найти каким должен быть напор насоса дополнительного контура, если 1-й трубопровод закрыт, движение воды происходит по дополнительному контуру, расходы воды в трубопроводах 3, 5, 6 остались прежними.

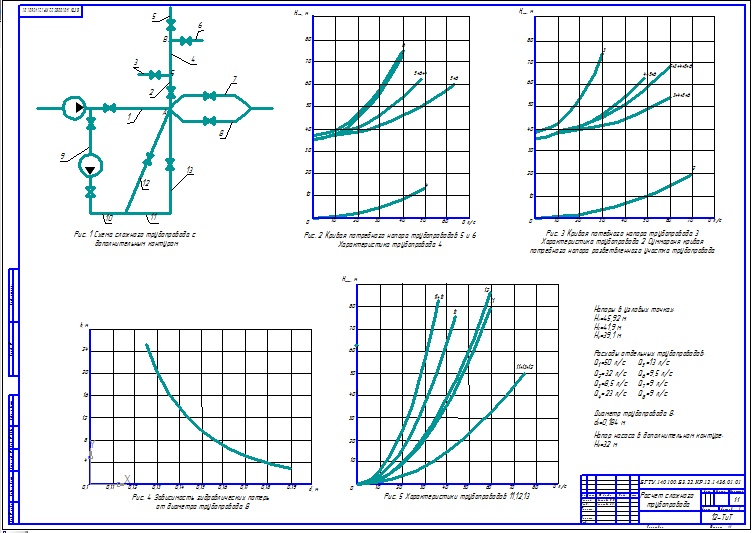

Состав: Чертеж сложного трубопровода, характеристики ветвей трубопровода, зависимости потребного напора от расходов в трубах, пояснительная записка с расчетами Язык документа

Софт: КОМПАС-3D V13 Home

Просмотр файлов
Новая папка/Пояснительная записка.docx
Новая папка/Расчеты.xlsx
Новая папка/Чертеж А1.cdw
Новая папка
