Системы холодного и горячего водоснабжения, и канализации частной гостиницы в городе Ялта

Донецкий колледж строительства и архитектуры
Специальность "Монтаж и эксплуатация внутренних санитарно-технических систем"
Дипломный проект по дисциплине "Водоснабжение и канализация"
На тему "Системы холодного и горячего водоснабжения, и канализации миниотеля в городе Ялта"
Донецк 2014

Исходные данные: Проектируемый дом – двухэтажный частный миниотель в городе Ялта. Дом 2х - этажный, высота этажа 3 м, длина дома 3600м, ширина – 24400м. В запроектированном доме существует подвал высотой 2,2 м и чердак (технический этаж) высотой 2 м. Толщина межэтажного перекрытия 0,45 м. Кровля - скатная. В доме запроектированы санитарно-технические приборы: умывальник со смесителем, душевые кабины с глубоким поддоном, гигиенический душ (биде) со смесителем и аэратором, унитаз со смывным бачком и поливочний кран.
Стены - выполнены из железобетона γ=2500 кг/м3, с внутренней штукатуркой из плит из гипса γ=1000 кг/м3, толщиной 10 мм, наружная штукатурка из раствора известково-песчаного, γ =1800 кг/м3 , толщиной 25 мм, утеплитель - базальтовая теплоизоляция WENTIROK.
Перекрытия над подвалом - линолеум γ=1400 кг/м3, толщиной 5 мм, по железобетонному перекрытию толщиной 220 мм, γ=2500 кг/м3 , цементная стяжка γ=1800 кг/м3, толщиной 30 мм, с теплоизоляцией из гравия керамзитового, γ=200 кг/м3, толщиной 500 мм.
Чердачное перекрытие - железобетонное из сборных ребристых плит с утеплителем из керамзитового гравия, γ=200 кг/м3, толщиной 580 мм цементная стяжка γ 1800 кг/м3 толщиной 30 мм.
Окна - тройное остекление с раздельными переплетами марки 15-12, 15-21, 9-12.
Двери наружные - деревянные марки 22-9, 28-12.
Фасад дома ориентирован на запад.

Содержание
Введение
1. Общая часть
2. Расчетная часть
3. Список используемой литературы

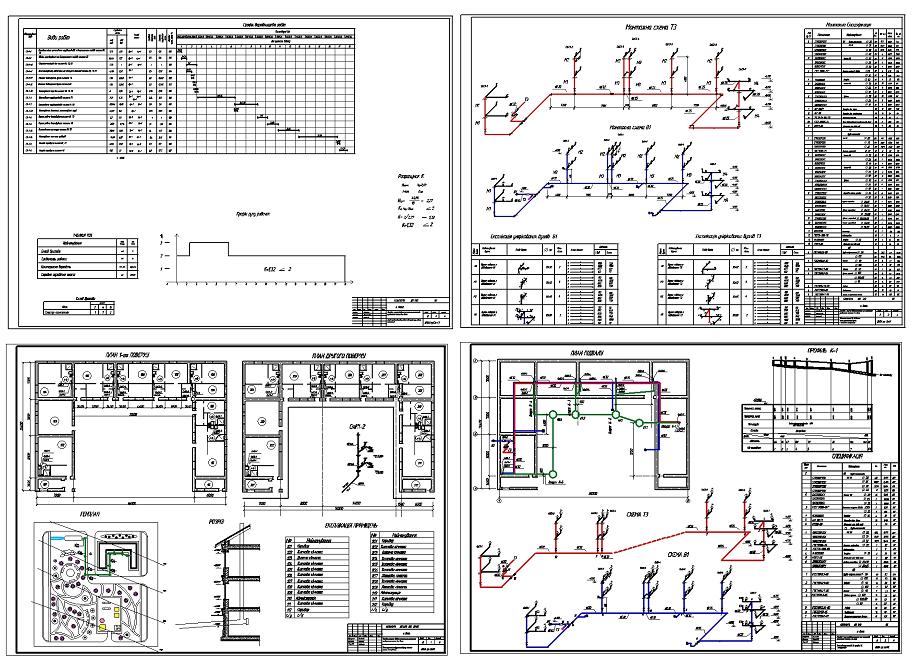

Состав: План первого и второго этажа, генплан, разрез, спецификация, план подвала, схемы холодного (В1) и горячего (Т3) водоснабжения, профиль канализации (К1), график производства работ и движения рабочих, расчет Коэффициента. Язык документа

Софт: AutoCAD 2010

Файлы:
Момот Н. Ст-41 Лист плана.dwg
ТОСТР диплом лист.dwg
Болванка ДП исправленная моя.doc
пояснительная ТОСТР.doc
