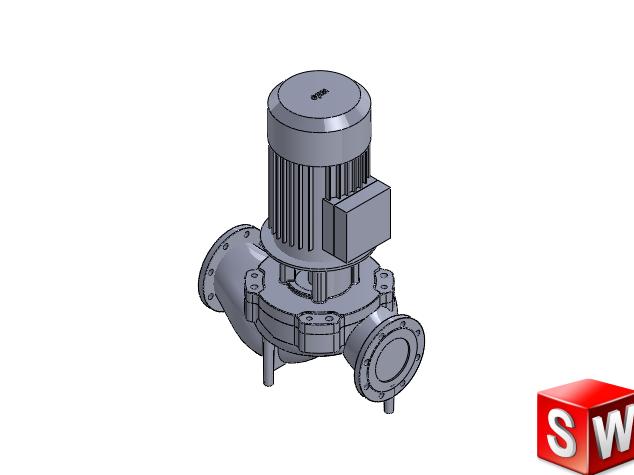

Циркуляционный насос Wilo IL125/210-5,5/4

Циркуляционный насос с сухим ротором WILO-CronoLine- IL125/210-5,5/4 в исполнении Inline с фланцевым соединением.
Применение:
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Технические характеристики:
Тип - WILO-CronoLine- IL125/210-5,5/4
Специальное исполнение для рабочего давления pмакс. - 25 бар
Диапазон температур при +40 °C - -20...+140 °C
Температура окружающей среды, макс. - 40 °C
Номинальный внутренний диаметр фланца - DN 125
Фланцы (по EN 1092-2) - PN 16
Фланец с отверстием для манометра - R 1/8
Частота вращения n - 1450 об/мин
Подключение к сети - 3~400 В, 50 Гц
Номинальный ток (прим.) IN 3~400 В - 11,30 A
Коэффициент мощности cos φ - 0.78
Номинальная мощность мотора P2 - 5,50 кВт
Обмотка мотора мощностью до 3 кВт - 230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт - 400 V Δ/690 V Y, 50 Hz
Степень защиты - IP 55

Состав: 3D Деталь Язык документа

Софт: SolidWorks 2010

Просмотр файлов

Данный тип архива (7Z) не поддерживается для отображения.

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
