Вентиль фирмы broen

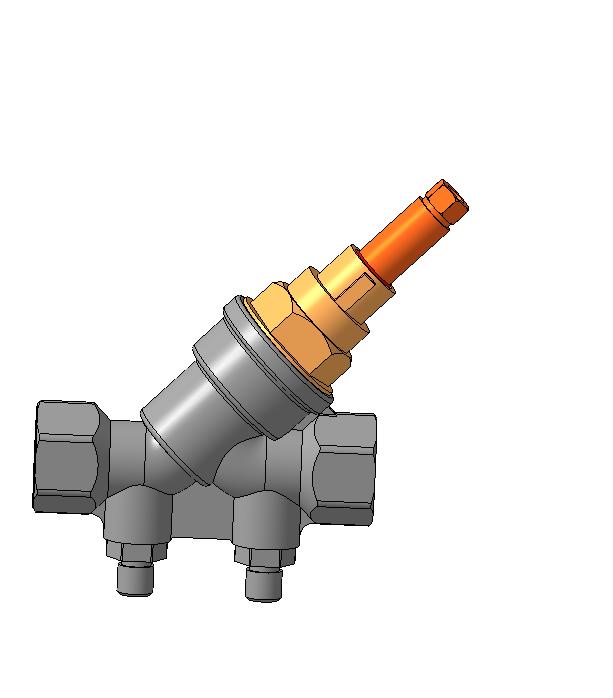

Вентиль седельный, фирмы broen, условный проход ДУ 15 мм, 3д модель выполнена с оригинала

Состав: 3д сборка

Софт: КОМПАС-3D 2016

Файлы:

Вентиль broen/

Вентиль broen/Корпус 15.m3d

Вентиль broen/Резьба внутренняя 15.m3d

Вентиль broen/Крышка 15.m3d

Вентиль broen/Сборка Главная 15.a3d

Вентиль broen/Ножка клапана 15.m3d

Вентиль broen/Резьба 15.m3d

Вентиль broen/Кольцо уплотнительное корпуса 15.m3d

Вентиль broen/Болт М6х8.m3d

Вентиль broen/Ограничитель 15.m3d

Вентиль broen/Прокладка клапана 15.m3d

Вентиль broen/Резьба 3-4.m3d

Вентиль broen/Корпус-Сборка 15.a3d

Вентиль broen/Тарелка клапана 15.m3d

Вентиль broen/Стопорное кольцо 15.m3d

Вентиль broen/Сборка Ножка-Клапан 15.a3d

Вентиль broen/Седло клапана 15.m3d

Вентиль broen/Винт ограничителя 15.m3d

Вентиль broen/Сборка Шток-резьба 15.a3d

Вентиль broen/Кольцо под болт.m3d

Вентиль broen/Сальник ограничителя 15.m3d

Вентиль broen/Шток-15.m3d

Вентиль broen/Сборка-Ограничитель 15.a3d

Вентиль broen/Штуцер 15.m3d

Вентиль broen/Кольцо уплотнительное 15.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
