Водопровод и канализация 9 этажного 72 квартирного жилого дома

Уфимский государственный нефтяной технический университет
Кафедра Водоснабжение и водоотведение
Курсовая работа по дисциплине "Водоснабжение и водоотведение"
На тему "Внутренний водопровод и канализация жилого здания"
Уфа 2012

В данном проекте необходимо спроектировать систему холодного водоснабжения и систему канализации 9-ти этажного жилого дома.
Здание рассчитано на 72 квартиры.
Проектируемые инженерные коммуникации:
- хозяйственно-питьевой внутренний водопровод (В1);
- внутренняя бытовая канализация (К1).
Здание выполнено из кирпича с толщиной наружных стен 510 мм. Тип кровли – плоская, не эксплуатируемая. В здание имеется подвальное помещение высотой 2 метра. Чердак или технический этаж: отсутствует.
В здании устанавливаются следующие санитарно-технические приборы: ванна со смесителем, умывальник со смесителем, мойка со смесителем, унитаз со смывным бачком.
Согласно техническим условиям проектируемое здание снабжается холодной водой от городской сети, приготовление горячей воды централизованное.
Система водопровода холодной воды имеет 10 стояков, система бытовой канализации имеет 8 стояков.

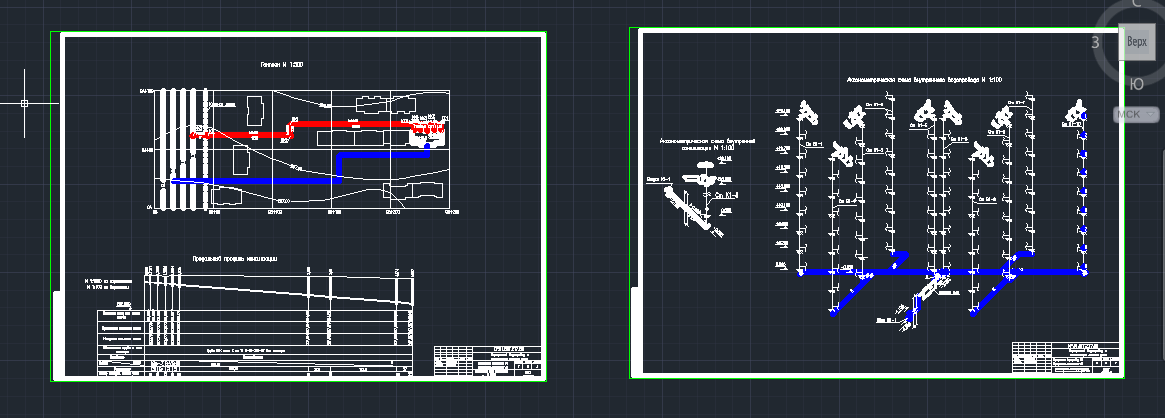

К заданию прилагается план этажа, план подвала, аксонометрическая схема внутренней водопроводной сети и ввода, аксонометрическая схема внутренней сети водоотведения, генплан участка, продольный профиль.
Спецификация приведена в пояснительной записке

Состав: Аксонометрическая схема водопровода и канализации, план типового этажа и подвала, генеральный план местности, продольный профиль, ПЗ Язык документа
