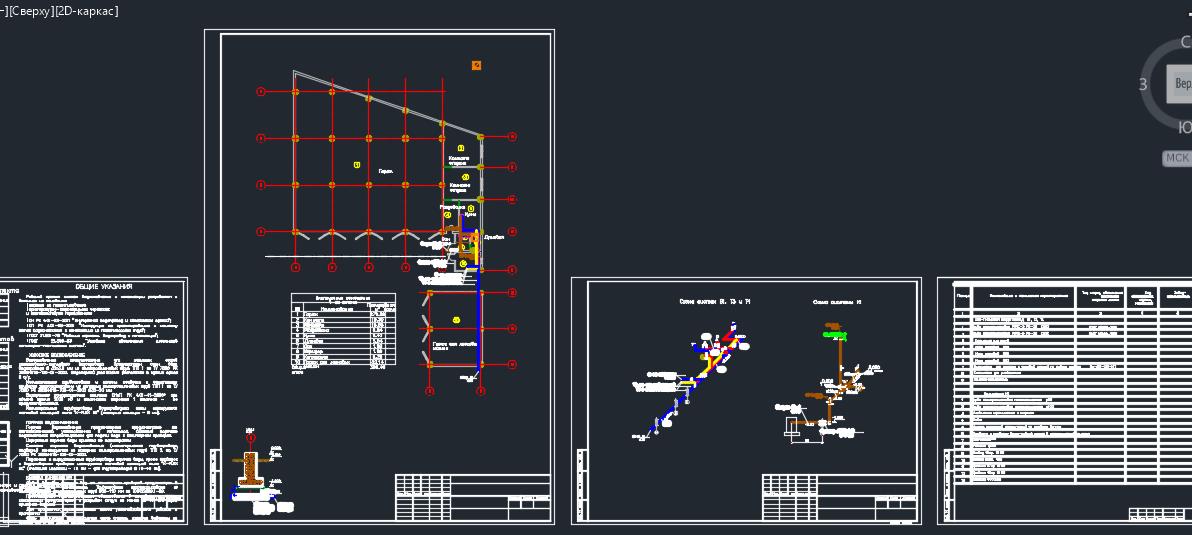

Водопровод и канализация гаражных боксов с бытовой пристройкой

Рабочий проект систем водоснабжения и канализации разработан и выполнен на основании:
· задания на проектирование;
· архитектурно-строительных чертежей;
и соответствует требованиям:
· СН РК 4.01-02-2011 "Внутренний водопровод и канализация зданий";
· СП РК 4.01-05-2001 "Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб";
· ГОСТ 21.601-79 "Рабочие чертежи. Водопровод и канализация";
· ГОСТ 21.205-93 "Условные обозначения элементов санитарно-технических систем".

ХОЛОДНОЕ ВОДОСНАБЖЕНИЕ
Водоснабжение предусмотрено от наружных сетей хозяйственно-питьевого водопровода. Предусмотрен один ввод водопровода Ø 32x3.0 мм из полипропиленовых труб ТПП 1 по ТУ 7500 РК 38584618-Т00-01-2002. Водомерный узел Ø25мм расположен в здании офиса в с/у.
Магистральные трубопроводы и стояки, подводки к санитарным приборам запроектированы из напорных полипропиленовых труб ТПП 1 по ТУ 7500 РК 38584618-Т00-01-2002 Ø32-20 мм.
Внутреннее пожаротушение согласно СНиП РК 4.01-41-2006* при объеме здания 2000 м3 и этажности строения 1 этажное - не предусматривается.
Магистральные трубопроводы водопроводной сети изолируются тепловой изоляцией типа "K-FLEX ЕС" (толщина изоляции - 9 мм).

ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ
Горячее водоснабжение предусмотрено предусмотрено от теплообменников, установленных в котельной. Система горячего водоснабжения запроектирована для подачи воды к санитарным приборам.
Циркуляция горячей воды принята по магистралям.
Система горячего водоснабжения (магистральные трубопроводы, подводки) монтируется из напорных полипропиленовых труб ТПП 2 по ТУ 7500 РК 38584618-Т00-01-2002.
Подающие и циркуляционные трубопроводы горячей воды, кроме подводок к водоразборным приборам изолируются тепловой изоляцией типа "K-FLEX ЕС" (толщина изоляции - 13 мм - для трубопроводов Ø 15-40 мм).

БЫТОВАЯ КАНАЛИЗАЦИЯ
Отвод бытовых сточных вод от санитарных приборов предусмотрен в наружные сети канализации. Трубопроводы запроектированы из полиэтиленовых канализационных труб Ø50-110 мм по Г0СТ22689.1-89.
Присоединение технологического оборудования в пищеблоке к сетям канализации предусмотрено с разрывом струи не менее 20 мм от верха приемной воронки
Для прочистки канализационных сетей устанавливаются ревизии и прочистки.
Сеть канализации вентилируется через стояки, которые выведены на высоту 0,5 м от уровня кровли.
