Операция Укомплектация-2

Водопровод и канализация многоквартирного дома

Санкт-Петербургский архитектурно-строительный университет
Кафедра водопользования и экологии
Курсовая работа по дисциплине "Водоснабжение и водоотведение"
На тему "Санитарно-техническое оборудование зданий"
СПБ 2013

Учебное проектирование системы холодного водоснабжения (В1) и системы канализации (К1) для многоквартирного дома.

Данный проект рассчитан на проектирование системы холодного водоснабжения и внутренней канализации.

Для разработки учебного курсового проекта рассматривается девятиэтажный жилой дом с расположением коммуникаций в техническом подполье с высотой 2.2 м., находящимся ниже первого этажа. Высота жилого этажа составляет 2.2 м. Высота межэтажных перекрытий – 0.3 м.

На каждом этаже располагается по 10 квартир со средней заселенностью 3.5 человека в квартире.

В данном проекте использована тупиковая система водоснабжения с нижней разводкой. Для системы холодного водоснабжения использованы стальные трубы. Для системы канализации использованы чугунные трубы.

В качестве санитарно-технического оборудования в квартире используются умывальник, унитаз, душевая кабина и мойка.

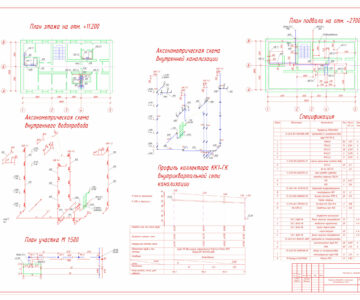

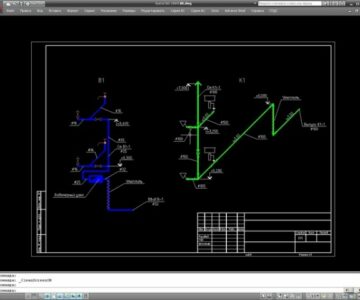

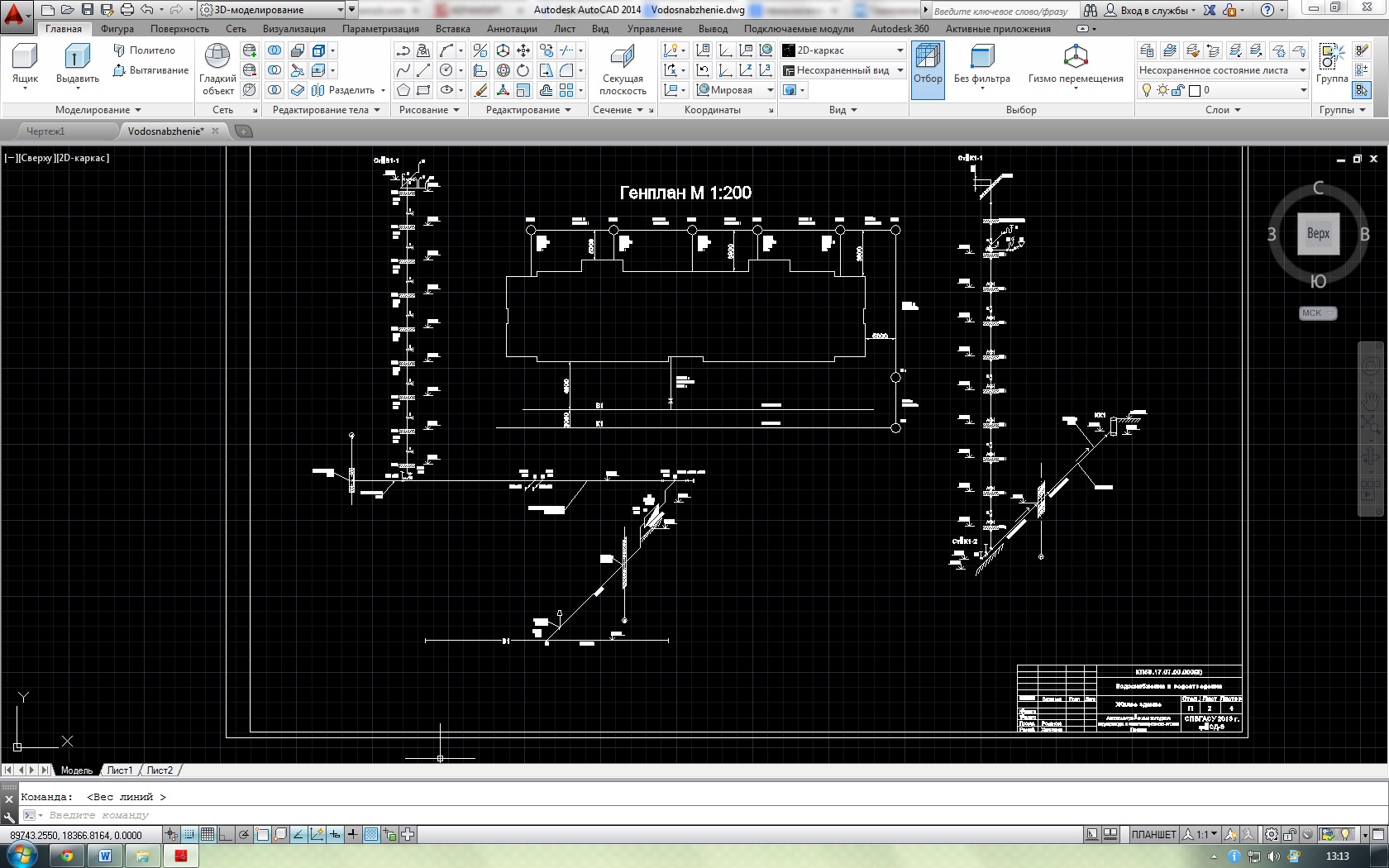

Состав: ПЗ, план типового этажа, план технического подполья, аксонометрические схемы водопровода и канализации, генплан, разрез дворовой канализации. Язык документа

Софт: AutoCAD 2014
