"Водоснабжение и канализация"

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ОТКРЫТЫЙ УНИВЕРСИТЕТ
Курсовая работа по инженерным сетям, оборудованию зданий и сооружений
На тему: «Водоснабжение и канализация»
Москва 2009

В данном проекте рассматривается устройство и оборудование внутренних водопроводов канализации зданий и дворовой сети. Произведен гидравлический расчет внутренней водопроводной сети здания, гидравлический расчет дворовой сети. Графическая часть содержит план типового этажа, план подвала, генплан участка, аксонометрическая схема водопровода, разрез по канализационному стояку, профиль дворовой сети, деталировочные узлы. Курсовой проект содержит 7 листов формата А3 графической части, 16 страниц пояснительной записки.
Техническая характеристика:
Количество этажей (по 2 секции) 5
Высота этажа от пола до пола 3,0 м
Толщина перекрытия 0,3 м
Высота подвала (до пола 1-го этажа) 2,4 м
Гарантийный напор Hg 30 м
Расстояние от красной линии до здания 15 м
Расстояние от здания до ГКК 11 м
Диаметр трубы городского водопровода 200 мм
Диаметр трубы городской канализации 250 мм
Уклон трубы городской канализации 0,008
Абсолютная отметка поверхности земли:
- у здания 10,4 м
- у пола 1-го этажа 11,2 м
- лотка колодца А городской канализации 7,1 м
- верха городского водопровода 8,0 м
Глубина промерзания грунта 1,3 м

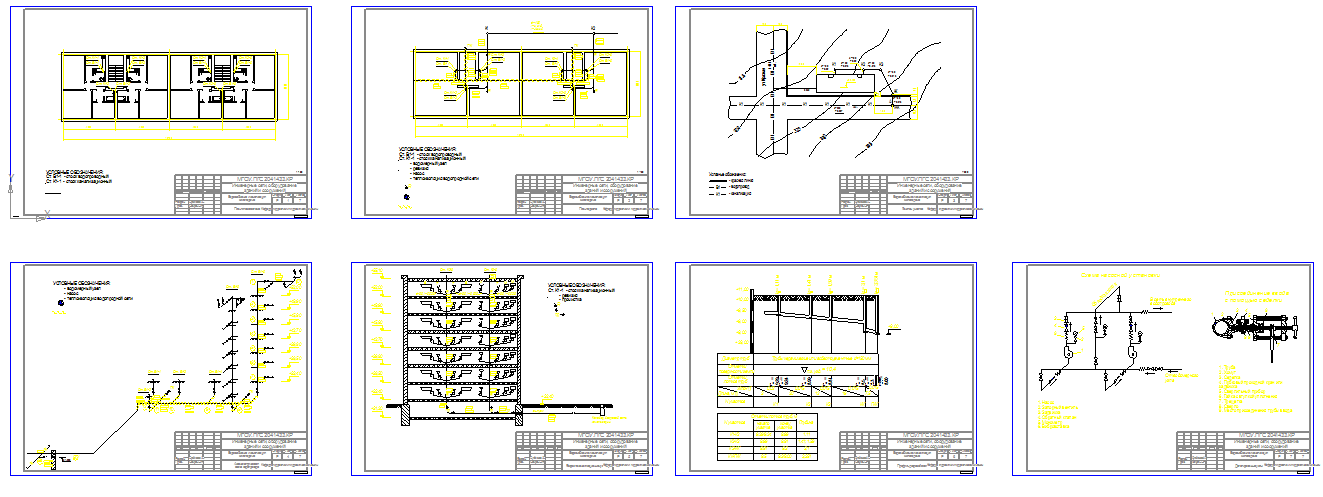

Состав: План типового этажа, План подвала, Генплан участка, Аксонометрическая схема водопровода, Разрез по канализационному стояку, Профиль дворовой сети, Деталировочные узлы Язык документа

Софт: КОМПАС-3D 13 SP1

Просмотр файлов
КУРСОВОЙ/Курсовой по ВиК.doc
КУРСОВОЙ/Графический материал.dwg
