Водоснабжение и канализация многоквартирного 3-х этажного жилого дома

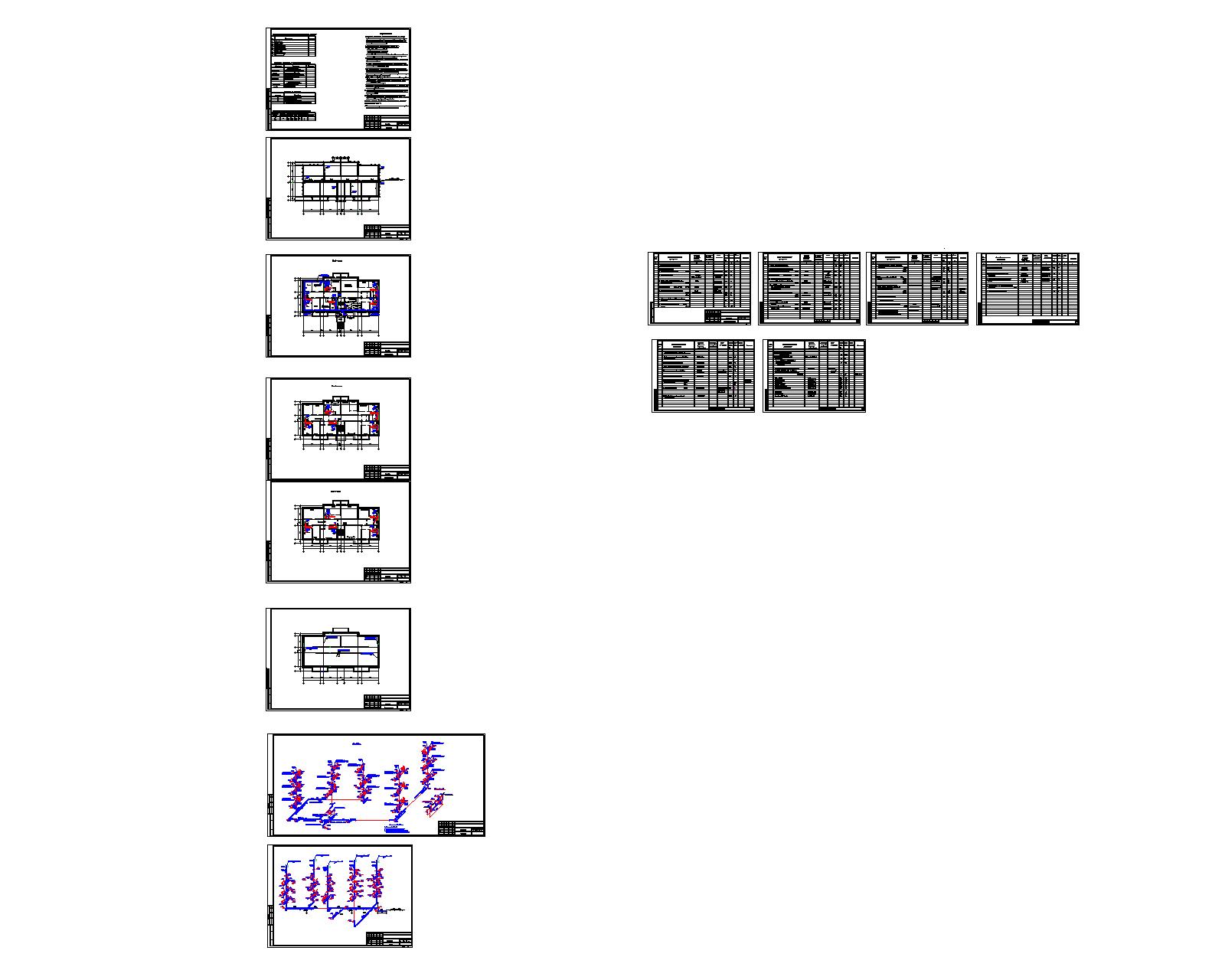

3-x жилой дом в ЯНАО. Приготовление горячей воды в накопительных электрических водонагревателях Ariston. Ввод водопровода совместно с отоплением, на вводе запроектирован водомерный узел. На чертеже представлены поэтажные планы, схемы В1, Т3, К1, лист с общими данными, спецификация оборудования и материалов. Проект является рабочим.

Состав: Общие данные, планы этажей, аксонометрия, спецификация Язык документа

Софт: AutoCAD 2009

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация многоквартирного 3-х этажного жилого дома
