Водоснабжение и водоотведение 6-ти этажного жилого дома

Московский государственный строительный университет
Институт инженерно-экологического строительства и механизации
Курсовой проект по дисциплине Инженерные системы зданий и сооружений
На тему «Водоснабжение и водоотведение жилого дома»
Москва 2016

Исходные данные для проектирования
1)Ген - план №16
2)Расстояние до красной линии застройки а, м 1,5
3)Расстояние от красной линии застройки до городского водопровода b, м 9,3
4)Расстояние от городского водопровода до городской канализации с, м 3,3
5)Диаметр условного прохода (Ду), мм
трубопровода:
городского водопровода 500
городской канализации 600
6)Гарантийный напор в городском водопроводе Нгар, м 16,8
7) Норма водопотребления на 1 жителя (общая) qо сут.uво , л/сут*чел 275
8)Количество зданий nзд 1
9)Количество секций в здании nсекц, шт 2
10)Этажность nэт 6
11)Высота этажа hэт, м 2,8
12) Высота подвала hподв, м 3,4
13) Высота расположения пола 1-го этажа относительно отметки планировки h1эт,м 1,9
14) Толщина перекрытий, м 0,3
15)Глубина заложения лотка трубопровода в колодце городской канализации (в КГК), м, от поверхности земли(h л КГК) 2,2
16) Абсолютная отметка поверхности земли колодца городской канализации (КГК)
Z КГК, м 300,5
17) Глубина промерзания грунта hпром, м 0,9
18)Высота чердака, м 0

Перечень графического материала:

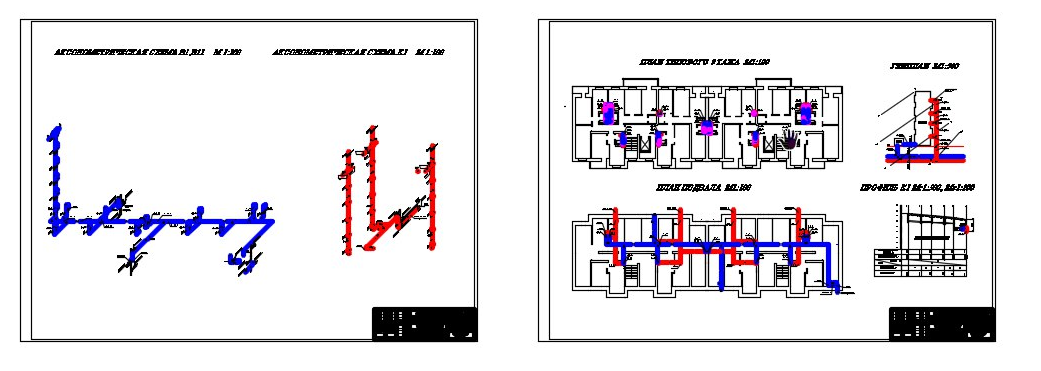

Лист 1: Генплан (М 1:500). План подвала и типового этажа (М 1:100). Профиль дворовой канализационной сети (МГ 1:500, МВ 1:100)
Лист 2: Аксонометрическая схема холодного водопровода и
канализации (М 1:100)

Содержание
Исходные данные для проектирования
Введение
Система водоснабжения и водоотведения объекта
Система холодного водоснабжения
Обоснование и выбор схемы
Конструирование системы В1, В11
3.2.1. Водоразборная арматура
3.2.2. Водопроводная сеть В1, В11
3.2.3. Трубопроводная арматура
3.2.4. Установки для повышения давления
3.2.5. Водомерный узел
3.2.6. Ввод
3.3. Расчет В1,В11
3.3.1. Определение расчетных расходов на объекте
3.3.2. Расчет элементов системы на час максимального водопотребления
3.3.2.1. Ввод
3.3.2.2. Водомерный узел
3.3.2.3. Гидравлический расчет водопроводной сети
3.3.2.4. Определение требуемого давления в сети
3.3.2.5. Подбор насосов повысительной установки
4. Система бытовой канализации
4.1. Обоснование и выбор схемы
4.2. Конструирование системы К1
4.2.1. Приемники сточных вод
4.2.2. Гидрозатворы
4.2.3. Канализационная сеть
4.2.4. Устройства для прочистки
4.2.5. Выпуски
4.2.6. Дворовая сеть
4.2.7. Контрольный колодец
4.2.8. Вытяжная (вентиляционная) часть
4.3. Расчет К1
4.3.1. Определение расчетных расходов на объекте
4.3.2. Расчет элементов системы
4.3.2.1. Стояки
4.3.2.2. Гидравлический расчет дворовой канализационной сети
5. Список использованной литературы

Состав: Генплан (М 1:500). План подвала и типового этажа (М 1:100). Профиль дворовой канализационной сети (МГ 1:500, МВ 1:100) ,Аксонометрическая схема холодного водопровода и канализации (М 1:100), ПЗ Язык документа

Софт: AutoCAD 15

Сайт: www

Файлы:
viv.dwg
PZ_ViV_25_10_16 испр (2).doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: IoannB
Дата: 2018-03-13
Просмотры: 411
