Водоснабжение и водоотведение жилого 9-этажного дома в г. Сарапул

ИжГТУ им. М.Т.Калашникова,
Кафедра Водоснабжение и водоподготовка,
Курсовой проект по дисциплине Водоснабжение и водоотведение,
На тему "Водоснабжение и водоотведение жилого 9-этажного дома в г.Сарапул
Ижевск 2016 г.

Жилой девятиэтажный 54-квартирный дом в г.Сарапул с необходимостью оборудования холодным водоснабжением, хозяйственно-бытовой и ливневой канализацией, и подключению к городским сетям НВК.

Содержание:

Графическая часть:

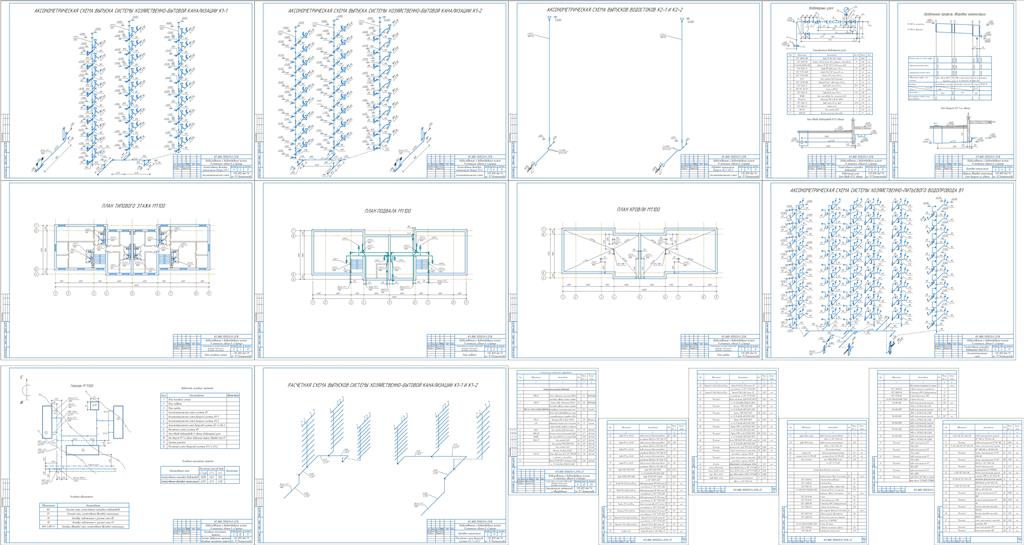

Аксонометрические схемы В1, К1, К2
Планы подвала, типового этажа, кровли
Расчетные схемы
Узел ввода ХВС в здание
Узлы выпусков К1,К2 из здания
Общие данные
Продольный разрез дворовой сети К1

Пояснительная записка:
Введение
Общие данные
Гидравлический расчет и выбор системы ХВС
Подбор повысительного насоса
Гидравлический расчет и выбор систем К1,К2
Спецификации оборудования и материалов

Состав: Аксонометрическая схема системы хоз.-пит.водопровода, Аксонометрическая схема хоз.быт. канализации, Аксонометрическая схема ливневой канализации, План подвала, План тип.этажа, План кровли, Расчетная схема хоз.пит.водопровода, Расчетная схема хоз.быт.канализации, Общие данные, Профиль дворовой канализации, Узел ввода в здание, Узел выпуска из здания, Генплан Язык документа
