водоснабжение и водоотведение жилого дома

Сибирский федеральный университет, Инженерно строительный институт
кафедра водоснабжения и водоотведения
курсовой проект по дисциплине "Водоснабжение и водоотведение"
на тему: " Водоснабжение и водоотведение жилого дома. Система внутреннего холодного водопровода и канализации "
Красноярск 2014

В данной работе рассматривается система холодного водоснабжения и канализации жилого дома.
Исходные данные для проектирования:
Этажность здания 4
Расстояние от красной линии до здания L1, м 5,0
Расстояние от здания до городского канализационного колодца L2, м 14,0
Диаметр городского водопровода, мм 200
Диаметр городской бытовой канализации, мм 300
Высота этажа, м 2,9
Высота подвала (от пола подвала до пола 1 этажа), м 2,0
Толщина перекрытия, мм 300
Абсолютная отметка земли у здания, м 56,7
Абсолютная отметка пола первого этажа, м 57,4
Абсолютная отметка люка ГКК (колодца городской канализации), м 56,0
Гарантийный напор Hгар м 53
Средняя заселенность квартир, чел/квартира 3,4
Глубина промерзания грунта, м 1,8

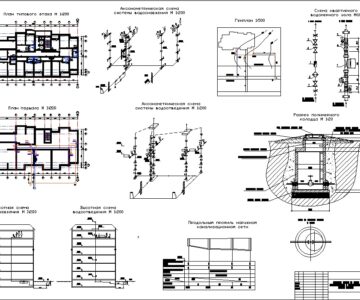

Графическая часть содержит: Генплан участка, план этажа, план подвала, аксонометрическая схема водоснабжения, аксонометрическая схема канализации, продольный профиль дворовой канализации, спецификация деталей водомерного узла.
Курсовой проект содержит 7 листов формата А3, 13 страниц пояснительной записки, содержащей 2 таблицы( гидравлический расчет) и 7 источников литературы

Состав: генплан участка; план типового этажа; план подвала; аксонометрическая схема системы В1; аксонометрическая схема системы К1; продольный профиль дворовой канализации; спецификация деталей водомерного узла Язык документа

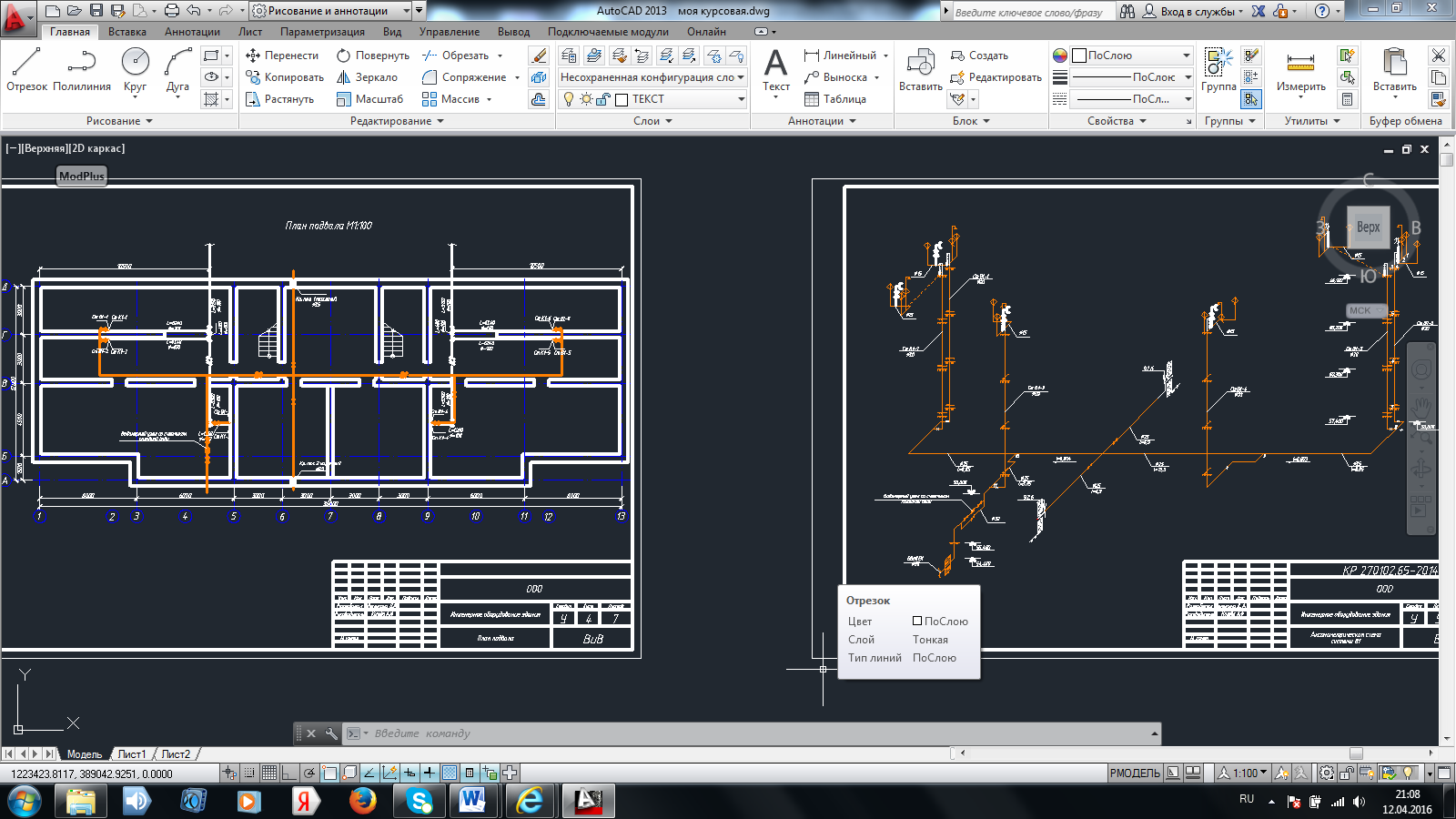

Софт: AutoCAD 2013
