Водоснабжение и водотведение 7 этажного жилого дома

Московский государственный строительный институт
Кафедра "Водоотведения и водная экология"
Курсовой проект по дисциплине: "Инженерные системы зданий и сооружений ВИВ"
На тему: "Водоснабжение и водотведение жилого дома"

В данной работе рассматривается утсройство водоснабжения и водоотведения жилого здания.
Сети внутренних водопроводов состоят из магистральных и распределительных трубопроводов, а также из подводок к водоразборным устройствам.
Схема сети внутреннего водопровода выбирается с учетом размещения водоразборных устройств в планах каждого этажа, режимов подачи и потребления воды, а также технико-экономической целесообразности.
Устройство систем канализации:
Сеть внутренней канализации
Отводные трубопроводы
Канализационные стояки

Исходные данные для проектирования
Характеристика проектируемого объекта:
Назначение здания ………………………………………………. Жилое
Количество зданий ………………………………………………. 1
Этажность ……………………………………………………….... 7
Количество людей, проживающих в квартире ………………… 3,6 чел ̸ кв
Толщина перекрытия …………………………………………….. 0,3 м
Высота этажа ……………………………………………………… 3,0 м
Высота подвала …………………………………………………… 2,0 м
Расстояние до красной линии застройки ………………………... 8 м
Отметка пола первого этажа……………………………………….1,1 м
Характеристика городских сетей:
Водопровод:
Норма водопотребления ………………………………………… 190 л ̸ чел.∙сут
Диаметр магистрального водопровода …………………………. 250 мм
Гарантированный напор ………………………………………….. 20 м в. ст.
Канализация:
Диаметр магистральной канализации …………………………… 200 мм
Глубина промерзания ………………………………………………1,5 м
Глубина заложения лотка колодца городской канализации ,
ниже отметки пола первого этажа………………………………… 5,0м

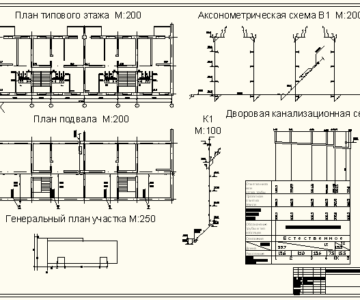

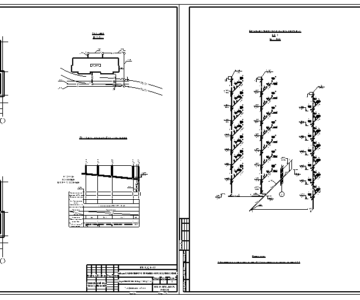

Состав проекта:
- пан типового этажа (М 1:100) с нанесением всем элементов санитарно-технических систем;
- план подвала (М 1:100) с указанием всех элементов трубопроводов и санитарно-технического оборудования нулевого цикла;
- генплан участка с наружными сетями водопровода и канализации с колодцами и ЦТП (М 1:500)
- аксонометрическая схема водопроводной сети ( М 1:100);
- аксонометрическая схема канализационного стока (М 1:100);
- продольный профиль дворовой сети канализации (Мгор 1:500, Мверт 1:100).
