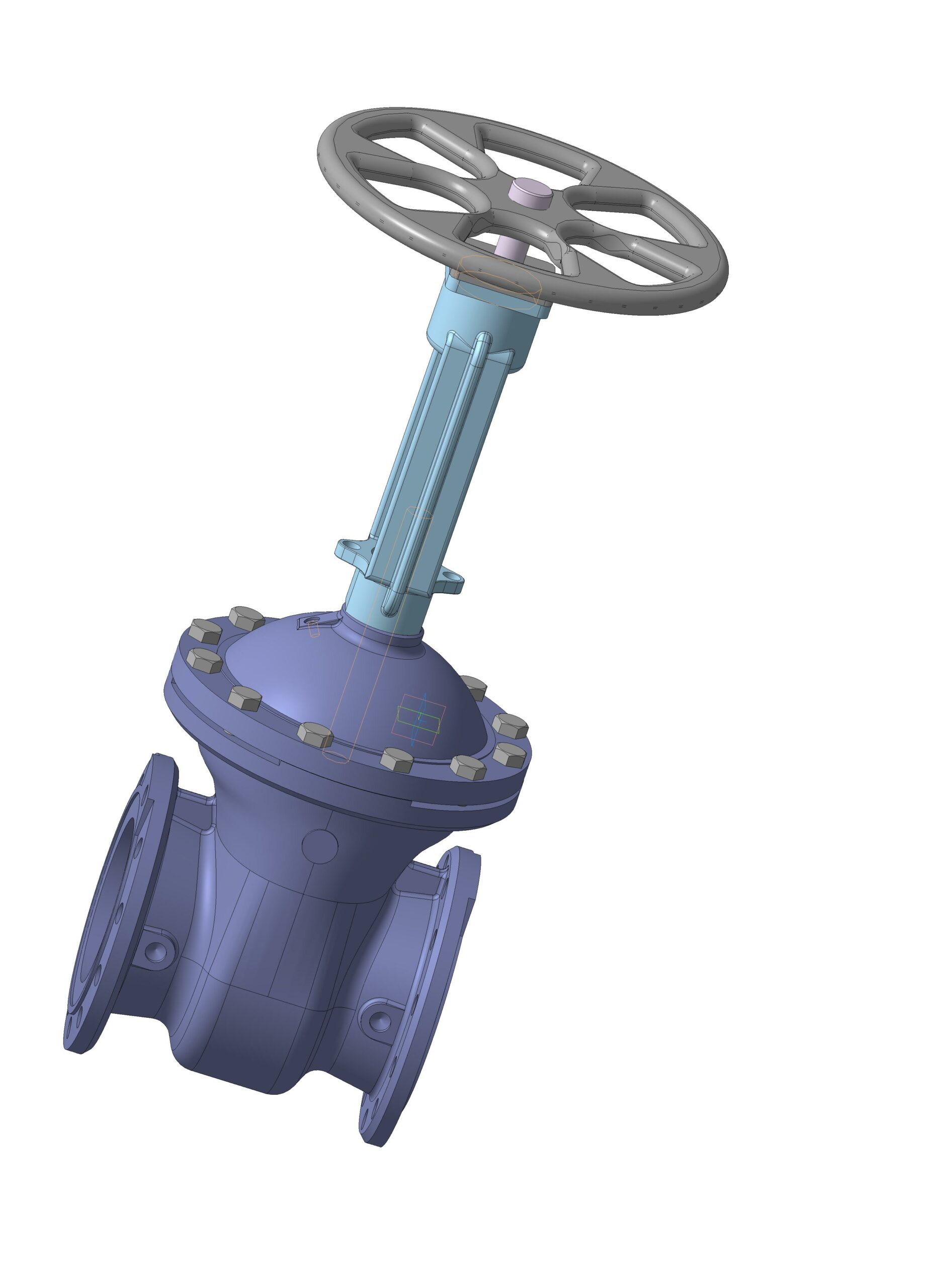

Задвижка Ру16Ду150 клиновидная

ОВиВК ЮРГПУ (НПИ)

Задвижка Ру16Ду150 – это клиновидная задвижка с жестким клином, поэтому она может находиться только в двух крайних положениях, либо полностью открывать, либо совсем перекрывать поток. Регулировка подачи рабочей среды не допускается. Эта задвижка является полнопроходным вариантом, т. е. ее пропускной диаметр должен совпадать с диаметром трубопровода, и только в таком качестве допустимо ее использование. Количество гарантийной наработки составляет 450 циклов. Срок гарантийной консервации - до 3 лет.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Задвижка/Задвижка.a3d
Задвижка/Spindle.m3d
Задвижка/Вентиль.m3d
Задвижка/корпус.m3d
Задвижка/Крышка задвижки.m3d
Задвижка/станцион.m3d
Задвижка
