Водоснабжение поселка

В данном проекте решается вопрос реконструкции наружных сетей водопровода. Раздел водоснабжения решает вопрос об обеспечении граждан хозяйственно-питьевой водой и водой на противопожарные нужды. Для этого было запроектировано подводящую линию водопровода диаметром 160мм от существующей водонапорной башни, внутриквартальные сети водопровод диаметром 110мм и подключение вводов диаметром 25мм из труб ПЭ 100 SDR 21. В точках присоединения вводов предусмотрена установка отключающих кранов фирмы «Реком» условным диаметром 25 мм. Также предусмотрены дополнительные отключающие задвижки диаметром 150мм и 100 мм на главной магистрали водопровода. Они позволяют перекрыть движение воды между линиями водоводов.

Состав: Проект водоснабжения поселка с пояснительной запиской, полоса отвода земли, ООС.

Софт: AutoCAD

Каталог / Инженерные системы / Водоснабжение поселка

Просмотр файлов

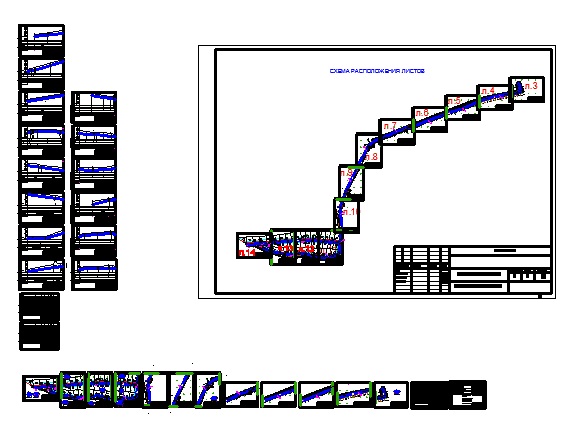

Наружные сети водоснабжения поселка/НВ.dwg
Наружные сети водоснабжения поселка/ПЗ..doc
Наружные сети водоснабжения поселка/ПЗ.к полосе отвода.doc
Наружные сети водоснабжения поселка/Полоса землеотвода.dwg
Наружные сети водоснабжения поселка
ООСКам..doc
