Жироуловитель с грязеотстойником

СНиП "Общественные здания и сооружения".
"Установку жироуловителей на выпусках производственных стоков следует предусматривать для следующих предприятий общественного питания:
работающих на полуфабрикатах - при количестве мест в залах 500 и более;
работающих на сырье - при количестве мест в залах 200 и более;
пищеблоков, обслуживающих общеобразовательные школы на 5 и более параллелей классов, не оборудованных централизованным горячим водоснабжением.
Пищеблоки детских дошкольных учреждений жироуловителями не оборудуются."
Чертежи выполнены на основе ГОСТ 21.601-79*. СПДС. "Водопровод и канализация. Рабочие чертежи". Черт. 14.
Установку жироуловителей также надо предусматривать, если кафе или столовая работают в течение 12 часов в сутки или в ночное время. Так как при отсутствии водоразбора сеть канализации заплывает жиром, образуя пробки. И когда утром начнется разбор воды, произойдет подтопление жилых домов.

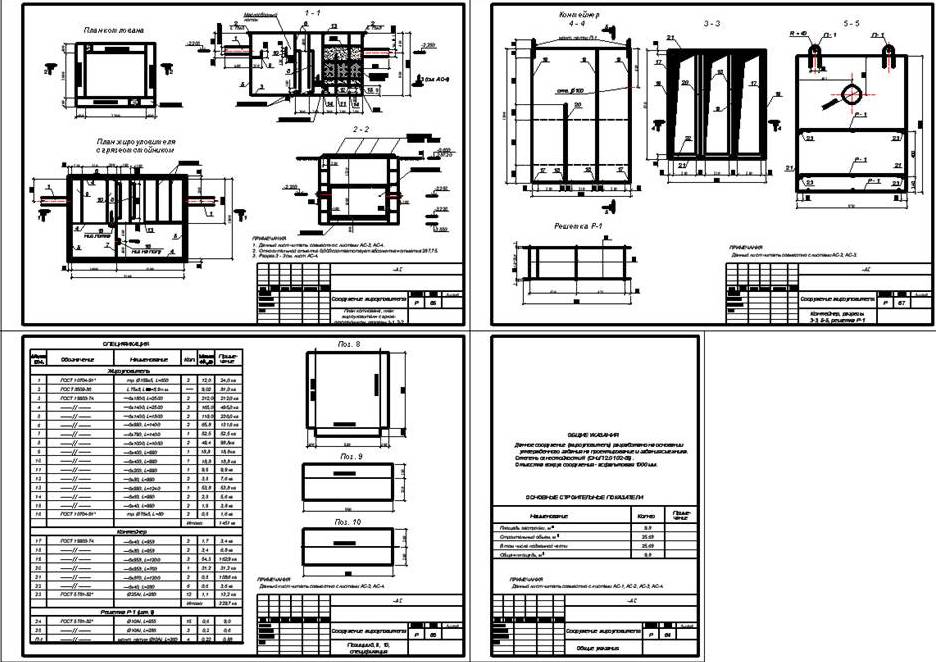

1. Общие данные.
2. План котлована, план жироуловителя с грязеотстойником, разрезы 1-1, 2-2.
3. Позиции 8, 9, 10, спецификация.
4. Контейнер, разрезы 3-3, 5-5, решетка Р-1.

Состав: Установка жироуловителя. Архитектурно-строительные чертежи. Спецификация Язык документа

Софт: AutoCAD 2007
