Операция Укомплектация-2

Динозавр

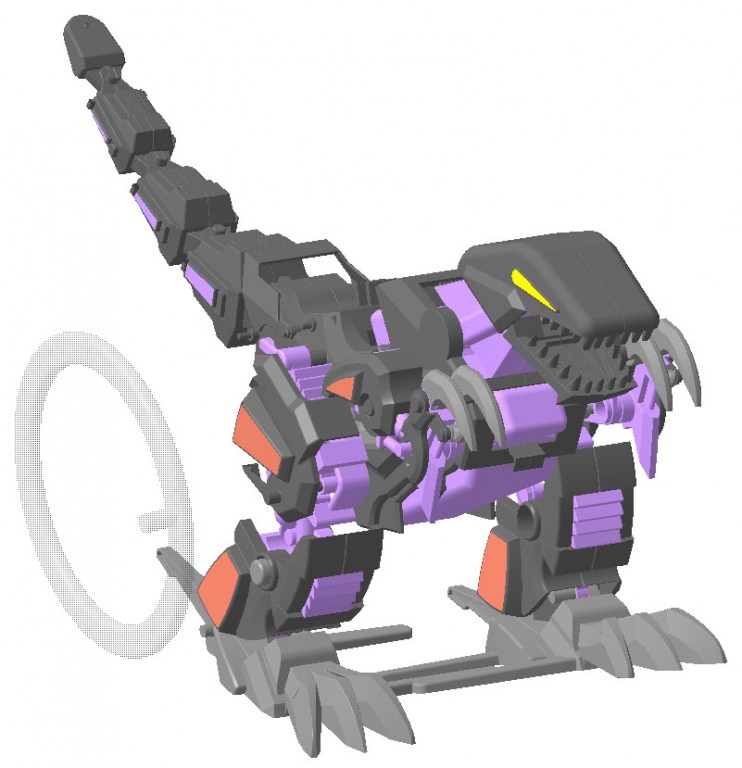

Модель «динозавр»

По просьбе организаторов конкурса «МАСТЕР 3D-2012» (модель участвовала в конкурсе,
но к сожалению, по разным причинам, ушла на него не без артефактов) немного о том, как создавалась модель.

Прототипом модели была игрушка-конструктор. Игрушка интересна тем, что в движение она приводится
одним электродвигателем (сам двигатель и редуктор я не моделировал).
Когда игрушка была собрана и заработала, появилась идея повторить ее в КОМПАСе.
И еще заставить двигаться по тому же принципу. В распоряжении были:
линейка из канцелярского набора, только что выпущенная версия КОМПАС V9 (большая часть построений выполнено в этой версии) и
свободное от работы время. Завершал работу уже в версии V10.

На мой взгляд, в модели все достаточно понятно, и в особо подробных комментариях она не нуждается.
В движение модель приводится командой «Переместить компонент», применяемой к детали «Диск».
Совокупность сопряжений одного компонента однозначно определяет его поведение при движении других.
Лапы и ноги заработали почти сразу. С качанием хвоста пришлось повозиться.
В игрушке он приводится в движение за счет покачивания корпуса и подталкивания первого сегмента хвоста
рычажками ног (то слева, то справа).
Повторить тот же принцип в модели я не смог.
Но все же удалось его заставить шевелиться похожим образом.
Дольше всего занимался раскачиванием корпуса. Попробовал несколько вариантов. Наконец, корпус тоже заработал.

Почти все компоненты сборки представлены деталями-заготовками, часть ассоциативными с источниками, часть нет
(так уж исторически сложилось).
С одной стороны, неассоциативная деталь-заготовка перестраивается значительно быстрее прототипа.
С другой стороны, через детали-заготовки легко получить зеркальные копии (в модели много деталей парных).
Источники деталей-заготовок главным образом лежат в директориях «Proto_*».
Ступню по ошибке начал разрабатывать в сборке. А когда спохватился, сохранил сборку в STEP, после чего результат вставил в модель детали.

По сравнению с конкурсной, в настоящей модели несколько деталей изменено.
Модель в части сопряжений полностью пересобрана в версии V12, после чего файлы модели сохранены в профессиональной версии КОМПАС-3D V13SP2.

Пожалуй, главное рассказано. Еще раз повторюсь:
в модели большей частью заложены решения для V9 и, частично, V10.
Наверное, если я бы ее разрабатывал сейчас, довольно много было бы сделано по другому.

Состав: Сборка Язык документа

Софт: КОМПАС v13sp2
