Грейферный захват 3D

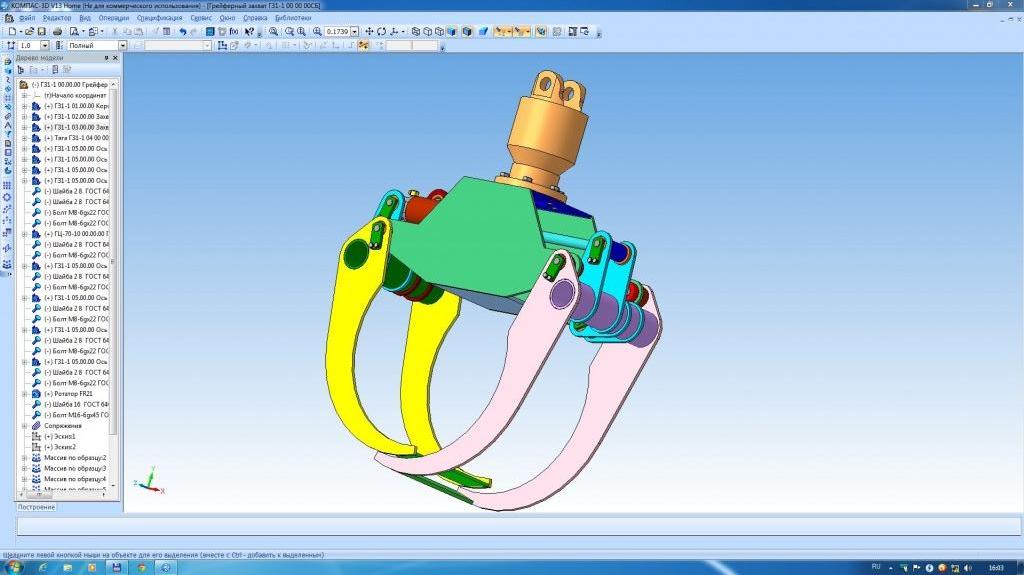

3D Модель гидравлического захвата для бревен или труб круглого сечения. Используется в качестве навесного оборудования для гидроманипуляторов. Приводится в действие гидроцилиндром. Для поворота предусмотрен ротатор.

Состав: 3D модели сборки, подсборок и деталей Язык документа

Софт: Компас 13 3D Home SP1

Сайт: www

Каталог / Конкурсы / МАСТЕР 3D / Грейферный захват 3D

Просмотр файлов
Грейферный захват ГЗ1-1 00 00 00/
Грейферный захват ГЗ1-1 00 00 00/Info.txt
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/143.tmp
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Букса ГЦ70-10 00 00 01.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00СБ.a3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Головка штока ГЦ70-10 00 00 06.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Кольцо ГЦ70-10 00 00 05.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Кольцо запорное ГЦ70-10 00 00 04.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Корпус ГЦ70-10 01 00 00/
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Корпус ГЦ70-10 01 00 00/Гильза ГЦ70-10 01 00 01.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Корпус ГЦ70-10 01 00 00/Корпус ГЦ70-10 01 00 00СБ.a3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Корпус ГЦ70-10 01 00 00/Крышка ГЦ-70-10 01 00 02.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Корпус ГЦ70-10 01 00 00/Штуцер ГЦ-70-10 01 00 03.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Поршень ГЦ70-10 00 00 03.m3d
Грейферный захват ГЗ1-1 00 00 00/Гидроцилиндр ГЦ-70-10 00 00 00/Шток ГЦ70-10 00 00 02.m3d
Грейферный захват ГЗ1-1 00 00 00/Грейферный захват ГЗ1-1 00 00 00СБ.a3d
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/Боковина ГЗ1-1 02 00 01.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/Втулка ГЗ1-1 02 00 02.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/Втулка ГЗ1-1 02 00 03.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/Захват внутренний ГЗ1-1 02 00 00СБ.a3d
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/Планка ГЗ1-1 02 00 05.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/Проушина ГЗ1-1 02 00 04.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват внутренний ГЗ1-1 02 00 00/Проушина ГЗ1-1 02 00 05.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват наружный ГЗ1-1 03 00 00/
Грейферный захват ГЗ1-1 00 00 00/Захват наружный ГЗ1-1 03 00 00/Боковина ГЗ1-1 03 00 01.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват наружный ГЗ1-1 03 00 00/Втулка ГЗ1-1 03 00 02.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват наружный ГЗ1-1 03 00 00/Втулка ГЗ1-1 03 00 03.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват наружный ГЗ1-1 03 00 00/Захват наружный ГЗ1-1 03 00 00СБ.a3d
Грейферный захват ГЗ1-1 00 00 00/Захват наружный ГЗ1-1 03 00 00/Планка ГЗ1-1 03 00 06.m3d
Грейферный захват ГЗ1-1 00 00 00/Захват наружный ГЗ1-1 03 00 00/Проушина ГЗ1-1 03 00 05.m3d
Грейферный захват ГЗ1-1 00 00 00/Корпус ГЗ1-1 01 00 00/
Грейферный захват ГЗ1-1 00 00 00/Корпус ГЗ1-1 01 00 00/Втулка ГЗ1-1 01 00 04.m3d
Грейферный захват ГЗ1-1 00 00 00/Корпус ГЗ1-1 01 00 00/Кольцо ГЗ1-1 01 00 05.m3d
Грейферный захват ГЗ1-1 00 00 00/Корпус ГЗ1-1 01 00 00/Корпус ГЗ1-1 01 00 00СБ.a3d
Грейферный захват ГЗ1-1 00 00 00/Корпус ГЗ1-1 01 00 00/Основание ГЗ1-1 01 00 02.m3d
Грейферный захват ГЗ1-1 00 00 00/Корпус ГЗ1-1 01 00 00/Стенка ГЗ1-1 01 00 01.m3d
Грейферный захват ГЗ1-1 00 00 00/Корпус ГЗ1-1 01 00 00/Стенка ГЗ1-1 01 00 03.m3d
Грейферный захват ГЗ1-1 00 00 00/Ось ГЗ1-1 05 00 00/
Грейферный захват ГЗ1-1 00 00 00/Ось ГЗ1-1 05 00 00/Ось ГЗ1-1 05 00 00СБ.a3d
Грейферный захват ГЗ1-1 00 00 00/Ось ГЗ1-1 05 00 00/Ось ГЗ1-1 05 00 01.m3d
Грейферный захват ГЗ1-1 00 00 00/Ось ГЗ1-1 05 00 00/Планка ГЗ1-1 05 00 02.m3d
Грейферный захват ГЗ1-1 00 00 00/Ротатор FR-21.m3d
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/Грязесъемник W52.m3d
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/Защитное кольцо G5.m3d
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/Кольцо ГОСТ 9833.m3d
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/Направляющее кольцо поршня G1.m3d
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/Направляющее кольцо штока G2.m3d
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/Уплотнение поршня P2.m3d
Грейферный захват ГЗ1-1 00 00 00/Стандартные изделия/Уплотнения/Уплотнение штока R2.m3d
Грейферный захват ГЗ1-1 00 00 00/Тяга ГЗ1-1 04 00 00/
Грейферный захват ГЗ1-1 00 00 00/Тяга ГЗ1-1 04 00 00/Планка ГЗ1-1 04 00 01.m3d
Грейферный захват ГЗ1-1 00 00 00/Тяга ГЗ1-1 04 00 00/Платик ГЗ1-1 04 00 02.m3d
Грейферный захват ГЗ1-1 00 00 00/Тяга ГЗ1-1 04 00 00/Тяга ГЗ1-1 04 00 00СБ.a3d
