Операция Укомплектация-2

30-позиционный переключатель

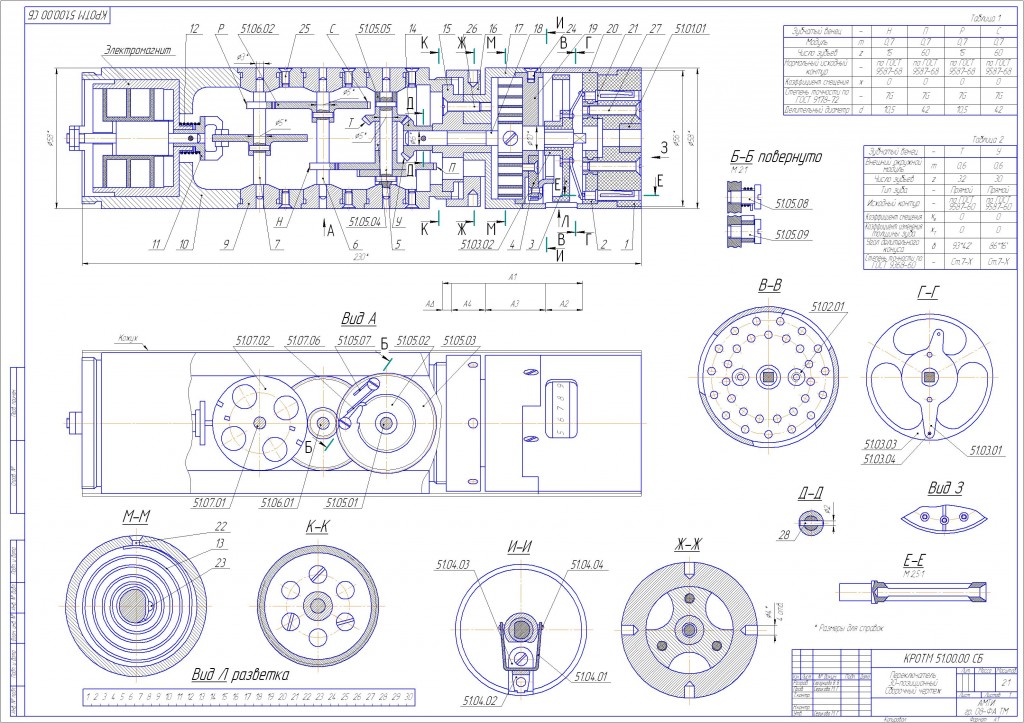

Термостойкий 30-позиционный переключатель входит в устройство, управляющее огнем многоствольных грунтоносов (перфораторов) и предназначен для произведения в определенной последовательности 30 выстрелов. Переключатель устанавливается на части прибора, которая находится в скважине. На чертеже переключатель показан без защитного кожуха.
Переключатель состоит из следующих основных элементов: корпуса 10, трансформатора (не показан), электромагнита, редуктора, пружинного привода, вращающейся контактной системы 3 и контактной платы (на чертеже не показана)

Состав: СБ, Спецификазия, ПЗ, чертеж детали Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / 30-позиционный переключатель

Просмотр файлов
Записка в3.docx
колесо тех маш.cdw
Общий вид.cdw
Спецификация2.cdw
Спецификация 1.cdw
Заготовка в5.cdw
