Барабанная сушильная установка для сушки глины БСУ-1

НТУУ КПI",ТЕФ кафедра ТПТ

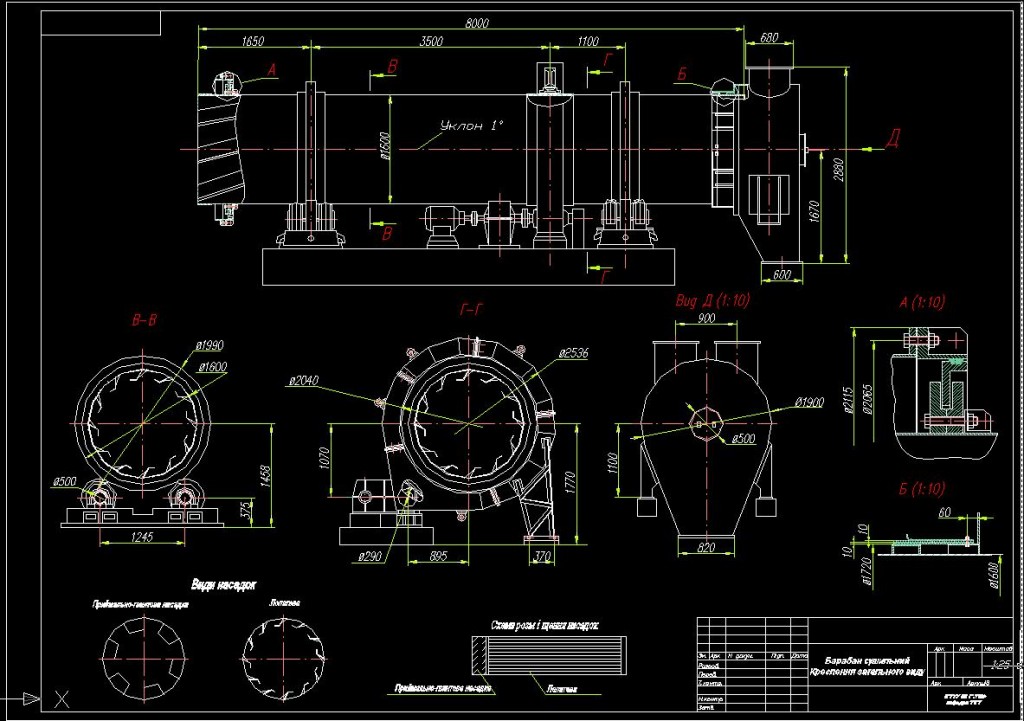

В данной работе представлен расчет барабанной сушильной установки. А также чертежи: цех сушки глины, компоновка оборудования и сам барабан с насадками. Чертежи сделаны в AutoCAD.

Техническая характеристика:
Продуктивність установки по готовому продукту, кг/с 6,944
Продуктивність установки по випарованій волозі, кг/с 1.635
Сушильний агент - суміш топкових газів з повітрям
Температура сушильного агенту,
на вході в сушильний барабан 650
на виході з сушильного барабану 90
Корпус барабана I-1,6-8 ОСТ 26-01-437-78 1
Довжина барабан, м 8
Діаметр барабана, м 1,6
Маса барабана , кг 4740
Кут нахилу барабана, град 3
Частота обертання барабана, об/хв 1
Ущільнювальний пристрій – I-1.6-1, штук 1
Ущільнювальний пристрій – ІІ-1.6-1, штук 1
Мінімальна потужність приводу барабана, кВт 0.467
Пальник типу ГНП-8бП, штук 3
Циклон типу ЦП-2-2360, штук 1
Вентилятор дуттєвий ЦАГИ Ц4-67 №12.5, n=960 об/хв, ?=0.81, штук 1
Димосос ЦАГИ Ц11-38 №16, n=480 об/хв, ?=0.65, штук 1
Електродвигун приводу барабана сушарки 4А71А4У3, N=0.55 кВт, n=1500 об/мин, штук
Електродвигун приводу вентилятора 4А112М4У3, N=5,5 кВт, n=1500 об/мин., штук 1
Електродвигун приводу транспортера вихідного продукту 4А71В4У3, N=0,75 кВт, n=1500 об/мин, штук 1
Електродвигун приводу транспортера готового продукту 4А280S4У3, N=110 кВт, n=1500 об/мин, штук 1
Електродвигун приводу димососа 4А180S4У3, N=22 кВт, n=1500 об/мин, штук 1
Живильник дисковий, штук 1
Транспортер стрічковий, l=30м, штук 2

Состав: Компоновка оборудования цеха сушки глины, общий вид барабана и горенлки, ПЗ Язык документа

Софт: AutoCAD
