Операция Укомплектация-2

Буровая вышка для бурения скважин на глубину 4700 м

Ухтинский государственный технический университет
Кафедра машины и оборудования нефтяной и газовой промышленности
Курсовой проект по дисциплине "Машины и оборудования для бурения"
На тему: "БУРОВАЯ ВЫШКА ДЛЯ БУРЕНИЯ СКВАЖИН НА ГЛУБИНУ 4700 м"
Ухта 2014

Буровая вышка для бурения скважин на глубину 4700 метров. ПЗ: Курсовой проект/УГТУ, каф. МОН;. – Ухта, 2013. Гр. ч. 3л. ф. А1; ПЗ 49с., 6 рис., 4 табл., 6 исп. источников.
Анализ тенденций развития и постановка задачи проектирования, расчетная часть, ремонт и монтаж буровой вышки.
В курсовом проекте произведен расчет основных параметров буровой вышки, определения вертикальных нагрузок на вышку. Определена нагрузка на крюке.
Курсовой проект выполнен согласно нормам ЕСКД.
СОДЕРЖАНИЕ

Введение…………………………………………………………………………...
1 Анализ тенденций развития и постановка задач проектирования
1.1 Анализ функционального назначения………………………………………
1.2 Анализ условий эксплуатации и причин отказов…………………………
1.3 Анализ основных параметров………………………………………………
1.4 Анализ конструктивного исполнения……………………………………….
1.5 Постановка задачи………………………………………………………….
1.6. Эскизная проработка узла конструкции буровой башенной вышки…...
1.7 Патентное исследование……………………………………………………..
2 Расчетная часть
2.1 Определение параметров буровой вышки…………………………………..
2.1.1 Определение максимальной грузоподъемности………………………….
2.1.2 Определение вертикальной нагрузки на вышку………………………….
2.1.3 Определение полезной высоты вышки……………………………………
2.1.4 Определение полной высоты вышки……………………………………...
2.1.5 Определение высоты расположения балконов…………………………...
2.1.6 Определение емкости подсвечника………………………………………..
2.1.7 Определение размеров основания…………………………………………
2.2 Определение нагрузок, действующих на вышку…………………………...
2.2.1 Определение вертикальных нагрузок на вышку………………………….
2.2.2 Определение параметров площадки кронблока…………………………..
2.2.3 Определение параметров верхнего балкона (для вышек с двумя балко-нами)………………………………………………………………………………
2.2.4 Определение параметров нижнего балкона………………………………
2.2.5 Определение параметров незащищенной части свечей………………….

2.2.6 Определение проекции ног вышки на поверхность, перпендикулярную к направлению ветра……………………………………………………………...
2.3 Расчет по предельному состоянию…………………………………………..
3. Монтаж буровой вышки……………………………………………………….
4. Техническое обслуживание буровой вышки…………………………………
5. Ремонт систем и узлов буровой вышки………………………………………
Список использованных источников……………………………………………

В курсовом проекте повышение устойчивости буровой башенной вышки достигается за счет уменьшения ее поперечных и продольных колебаний. Гибкие струны пропускают внутри ног вышки, при этом верхние концы струн закрепля-ются на подкронблочной балке, а нижние обводят через направляющие блоки и крепят к натяжным механизмов изменяют натяжения струн в зависимости от ве-личины нагрузки на крюке.
Исходными данными при выборе буровой вышки является конструкция скважины и проектная глубина, именно эти параметры определяют максималь-ную массу груза, которую нужно поместить на крюке.
Параметрами буровой вышки являются:
- максимальная грузоподъемность, МН;
- полезная высота вышки, м;
- полная высота вышки, м;
- высота расположения площадок для работы со свечами, м;
- емкость подсвечника и магазина для установки свечей, м2;
- размеры оснований: верхнего и нижнего.

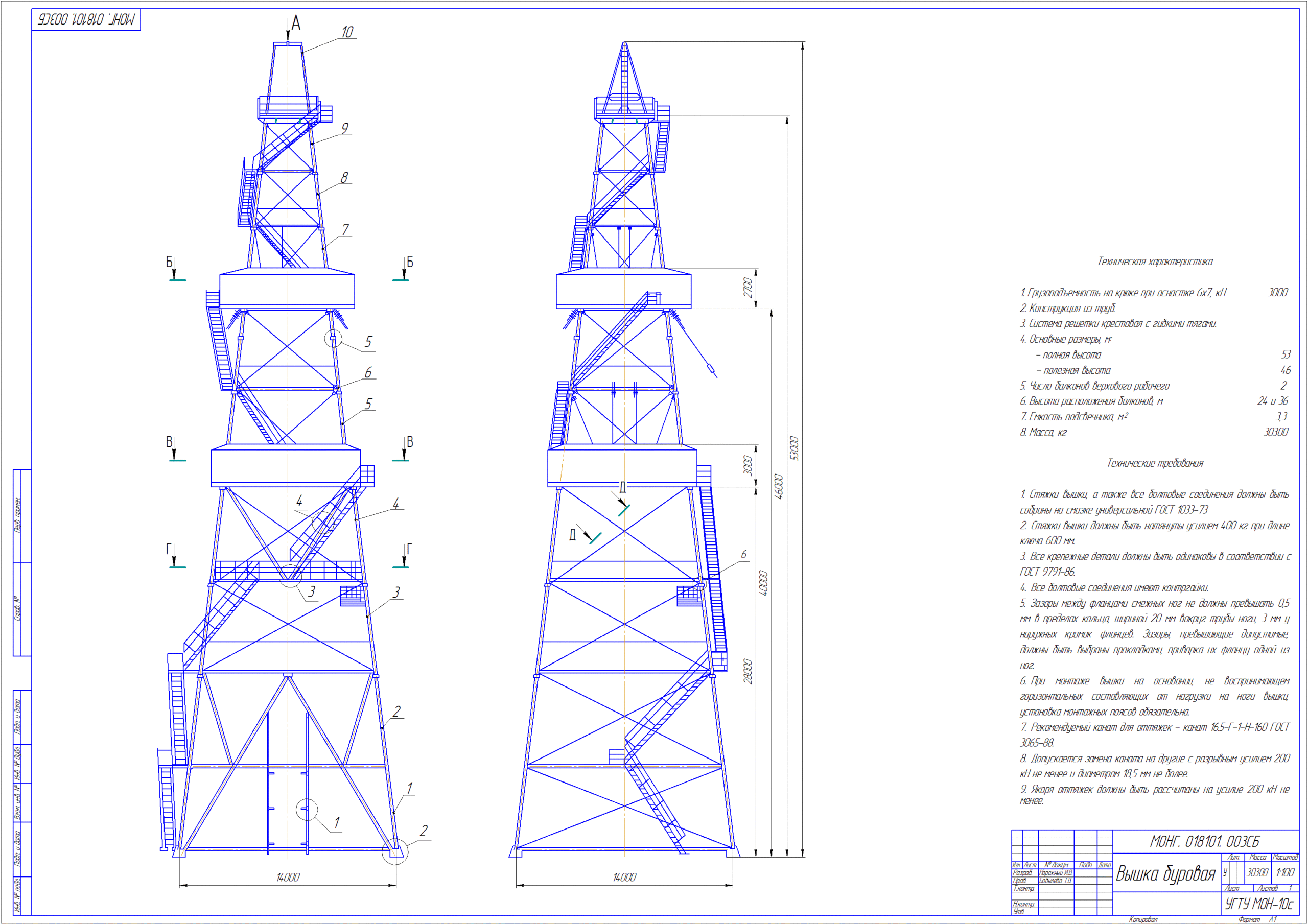

Состав: Буровая вышка (СБ), Деталировка(Блок направляющий, нога, тяга, лестница маршевая). Спецификация Язык документа

Софт: КОМПАС-3D V13
