Операция Укомплектация-2

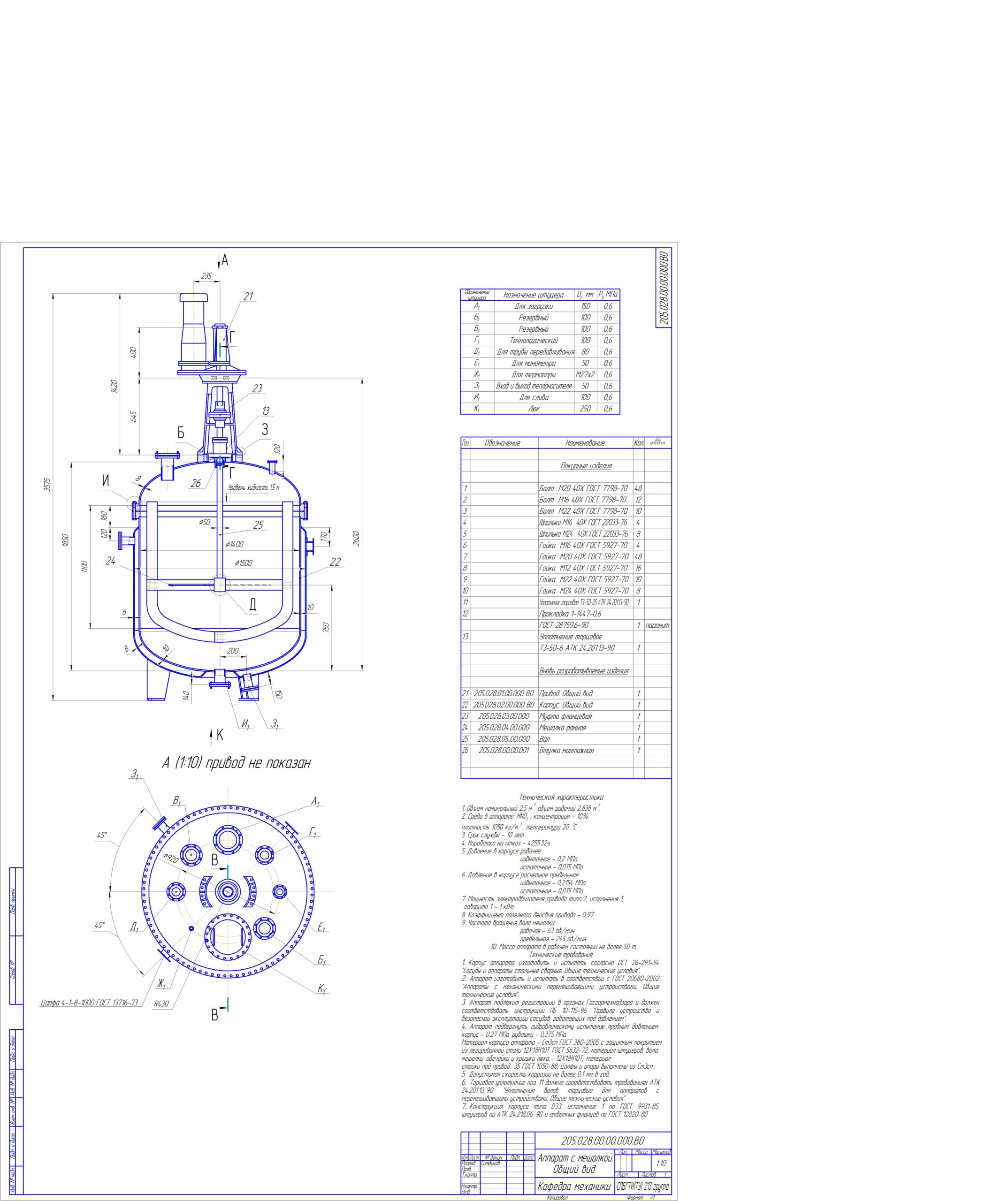

Чертеж аппарата с мешалкой

Санкт-Петербургский государственный технологический институт
Кафедра механики
Курсовой проект по дисциплине "Прикладная механика"
На тему "Проектирование аппаратов с мешалкой"
СПб, 2013 год

В данном проекте проектируется аппарат с мешалкой.
Технические характеристики:
Внутренний диаметр - 1400 мм
Номинальный объем - 2.5 м3
Параметры мешалки:
Тип мешалки - рамная
Диаметр мешалки - 1250 мм
Частота вращения - 63 об/мин
Мощность на перемешивание - 1 кВт
Технологические параметры:
Избыточное давление в корпусе - 0.20 МПа
Остаточное давление в корпусе - 0.015 МПа
Давление в рубашке - 0.3 МПа
Уровень жидкости - 1.5 м
Температура среды - 20 °С
Параметры среды :
Основной компонент - HNO3
Концентрация - 10 %
Срок службы аппарата - 10 лет

Состав: Аппарат с мешалкой (СБ), Спецификация, Деталировка мешалки, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Чертеж аппарата с мешалкой

Просмотр файлов
2 лист.cdw
Ступица _ 205.028.04.00.001.cdw
мешалка сб.cdw
kursach_khim_apparat.docx
Лопасть _ 205.028.04.00.002.cdw
главный.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
