Чертеж интерферометра Майкельсона

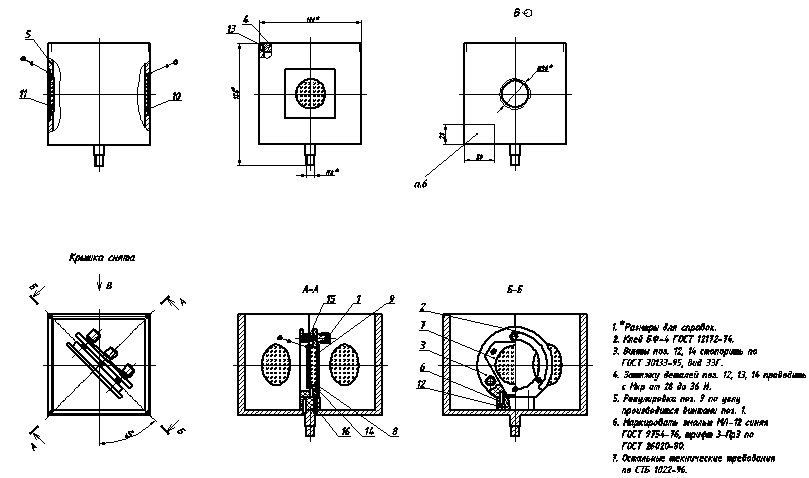

Чертеж Интерферометр Майкельсона — двухлучевой интерферометр, изобретённый Альбертом Майкельсоном. Данный прибор позволил впервые измерить длину волны света. Кратко об устройстве:
Делитель (поз. 9) в центре интерферометра расщепляет световой луч на два. Делитель установлен в оправу (поз.3), зафиксирован прокладкой (поз.14) и закрыт накладкой (поз.7) при помощи винтов (поз. 8). Оправа присоединена к кольцу (поз. 2) при помощи трех винтов (поз. 1), которыми также можно регулировать угол наклона делителя. Винты стопоряться пружинами (поз. 15). Оправа и кольцо закреплены на планке (поз. 6) при помощи винтов (поз.12). Планка фиксируется на корпусе интерферометра (поз. 5) штифтами (поз. 16). Пластина (поз. 10) и линза (поз. 11) фиксируются по бокам корпуса интерферометра при помощи клеевого соединения. На корпус интерферометра сверху устанавливается крышка (поз.4), которая привинчивается винтами (поз. 13).

Состав: СБ, спецификация Язык документа

Софт: AutoCAD 2004

Каталог / Машиностроение и механика / Чертеж интерферометра Майкельсона

Просмотр файлов
Интерферометр/Интерферометр СБ.dwg
Интерферометр/Спецификация1.dwg
Интерферометр/Спецификация2.dwg
Интерферометр
