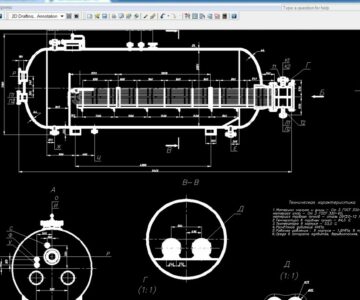

Чертеж испарителя 25 м3

Чертеж общего вида с указанием технических требований. Выполнены разрезы для обзора количества труб. Также имеются местные виды.
Поверхность теплообмена, м² 25,4 аммиак-рассол
Кафедра. Физика и технол. матер.и комп. электр.техн. Группа 07-ТЭП

Состав: ВО Язык документа

Софт: Autocad

Каталог / Машиностроение и механика / Чертеж испарителя 25 м3

Просмотр файлов
теплообменник.dwg
